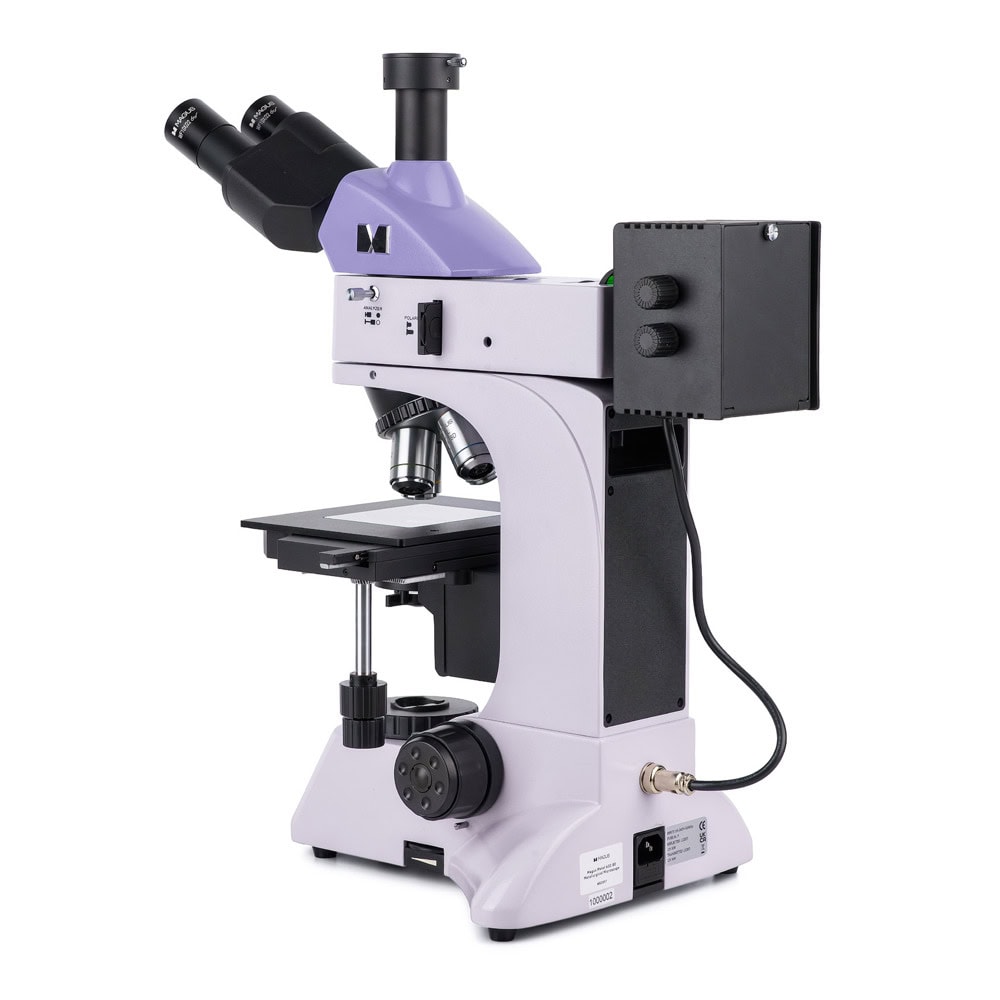

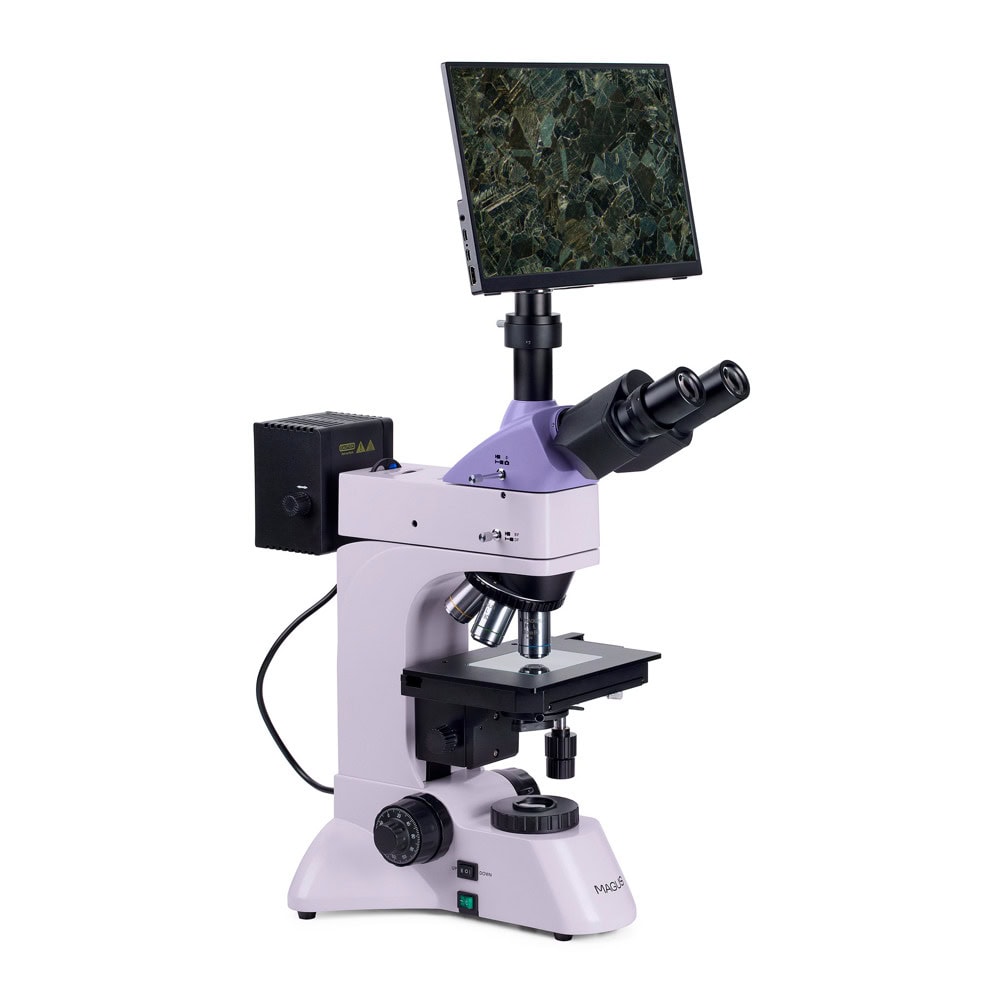

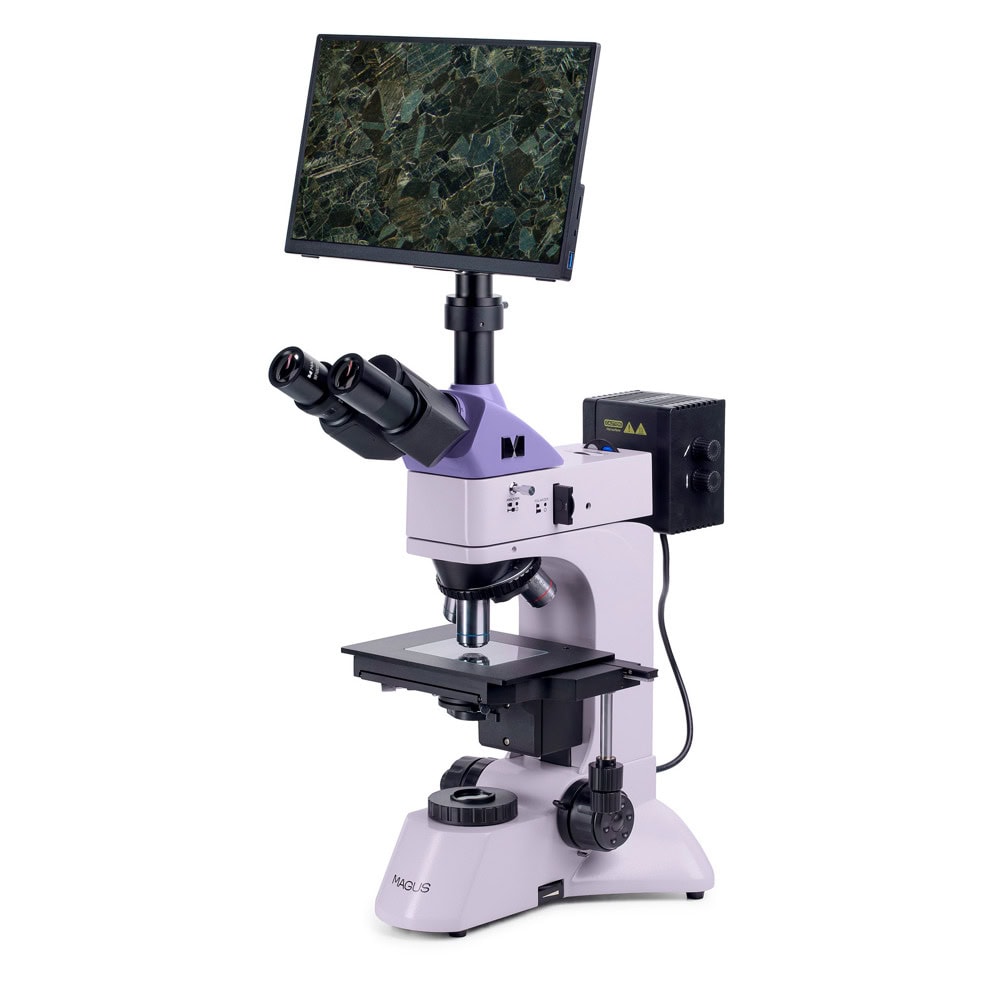

Металургичен тринокулярен цифров микроскоп MAGUS Metal D600 BD LCD

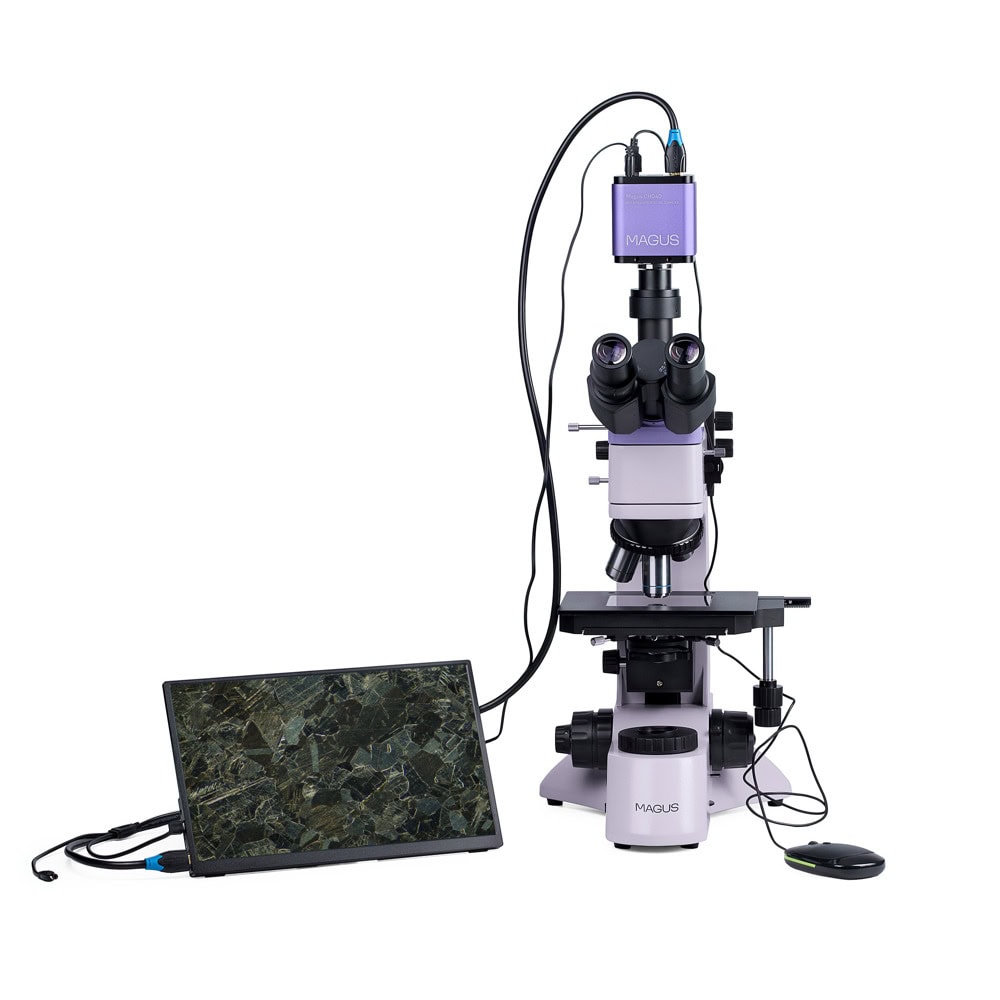

Металургичният цифров микроскоп MAGUS Metal D600 BD LCD е предназначен за изследване на обекти с отразена светлина при използване на микроскопските методи на светло поле, тъмно поле и поляризация. Този микроскоп се използва за изследване на метални и полупроводникови образци, както и на други плоски и полирани образци с висока отражателна способност. Чрез преминаваща светлина можете да изучавате полупрозрачни образци, като тънки покрития и уловени върху филтри частици. Микроскопът може да се използва в металургичната и машиностроителната промишленост, в инженерни лаборатории и лаборатории за контрол на качеството, както и в технически университети.
Цифрова камера

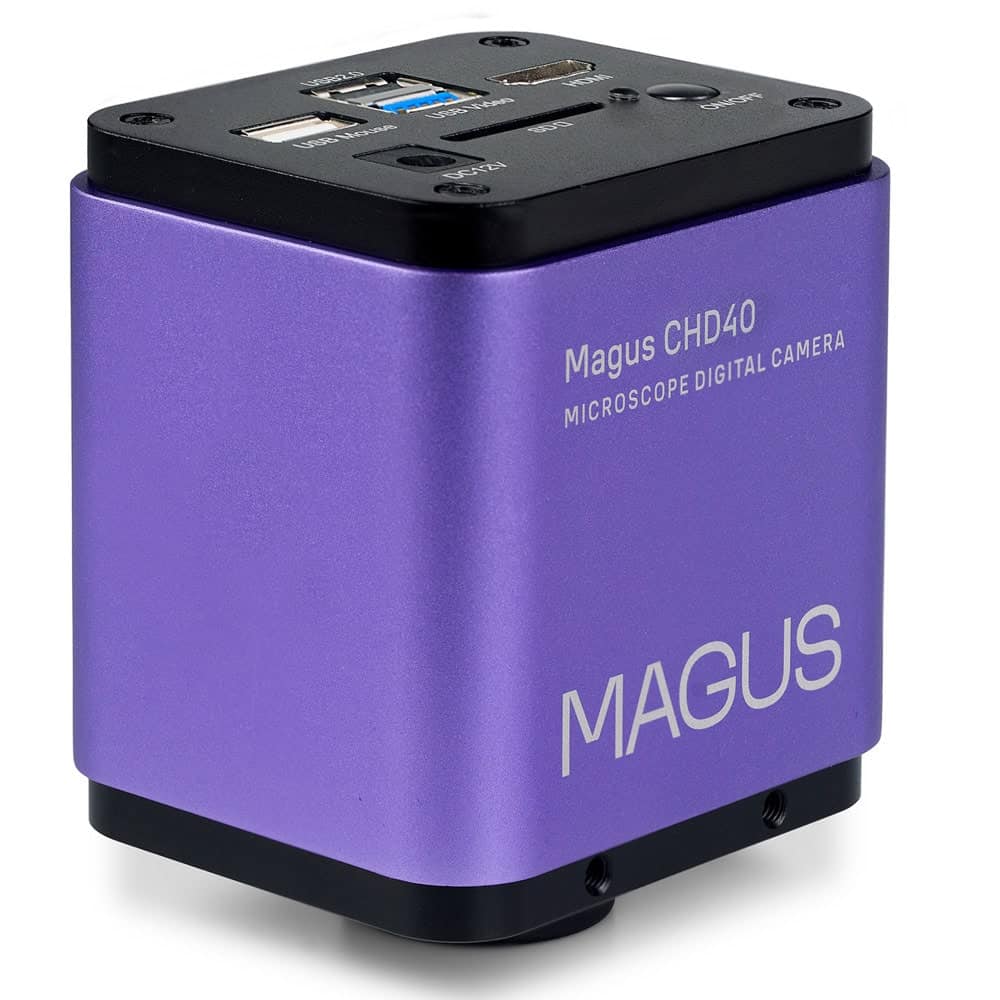

MAGUS CHD40 е цифрова HDMI камера с три видео интерфейса и автоматично превключване между 4K и Full HD в зависимост от разделителната способност на монитора.

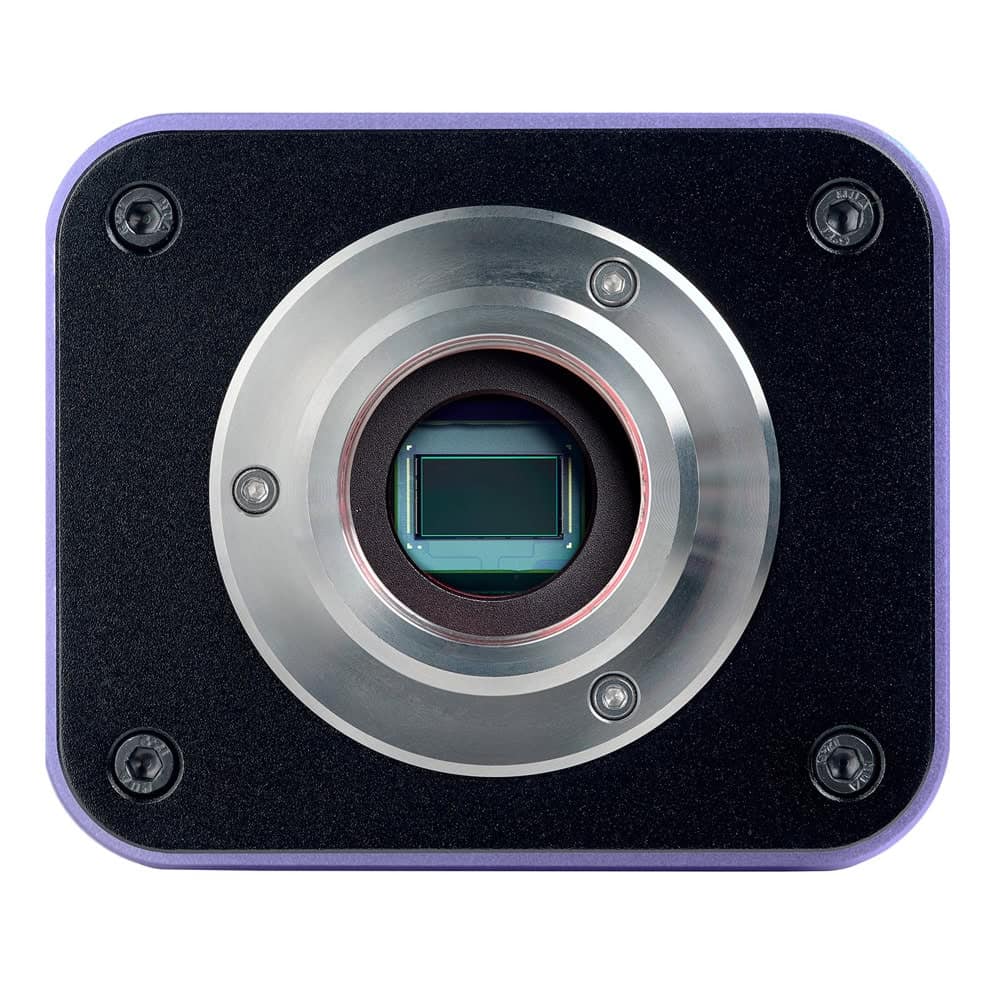

Камерата е оборудвана с 8 MP сензор и създава реалистични изображения с разделителна способност 4К (3840x2160 px), когато е свързана чрез HDMI или USB 3.0. Когато е свързана чрез Wi-Fi, качеството на изображението е Full HD (1920x1080 px).

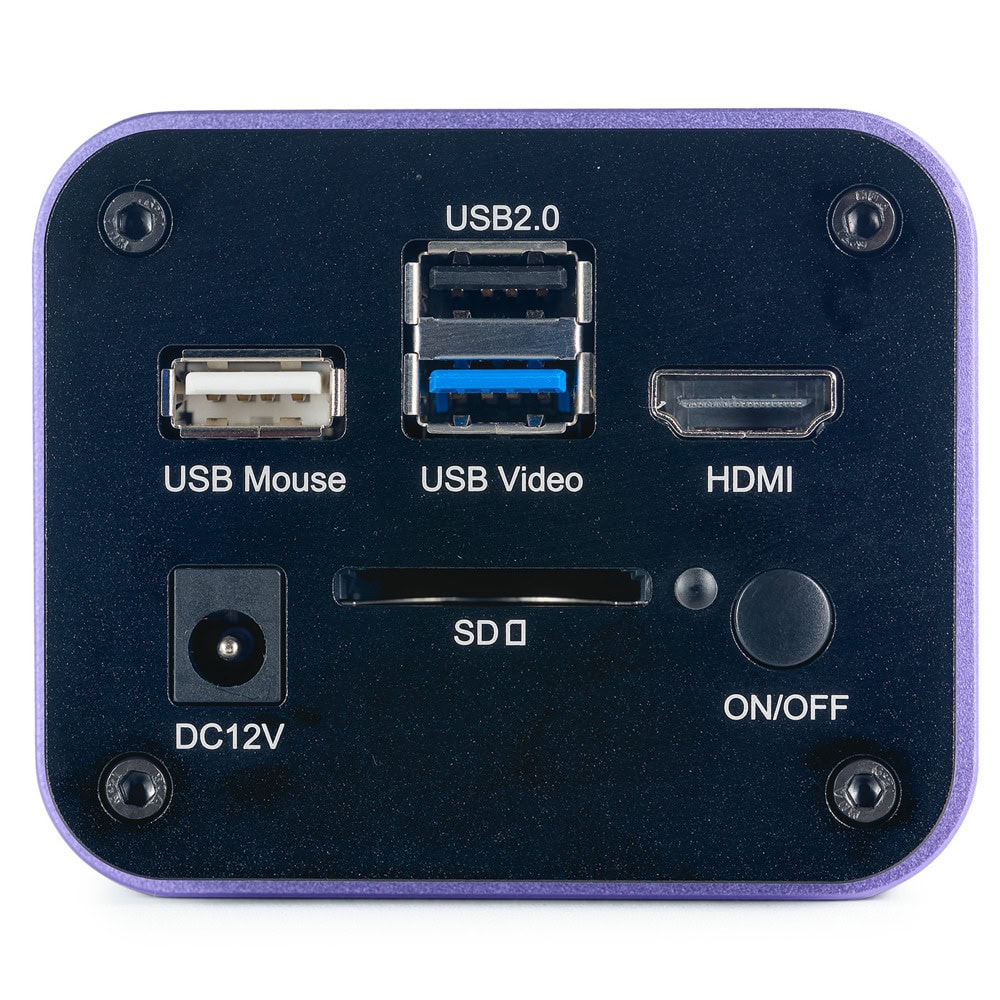

Камерата използва интерфейс HDMI за свързване към телевизор, монитор или проектор. В този режим камерата работи автономно, без връзка с компютър. Интерфейсът HDMI осигурява висока и стабилна скорост на предаване на данните от камерата към външния екран. Можете да свържете камерата с компютър чрез Wi-Fi или USB 3.0. Видеозаписът се прави с 30 fps.
Камерата комбинира висока честота на кадрите в секунда и широколентов HDMI. Поради това видеозаписите са ярки, няма „замръзвания“ или прекъсвания между кадрите. При максимална разделителна способност изображението е с добра детайлност, движещите се обекти се виждат без проблеми, а движението на обектите се показва без закъснения.
Монитор

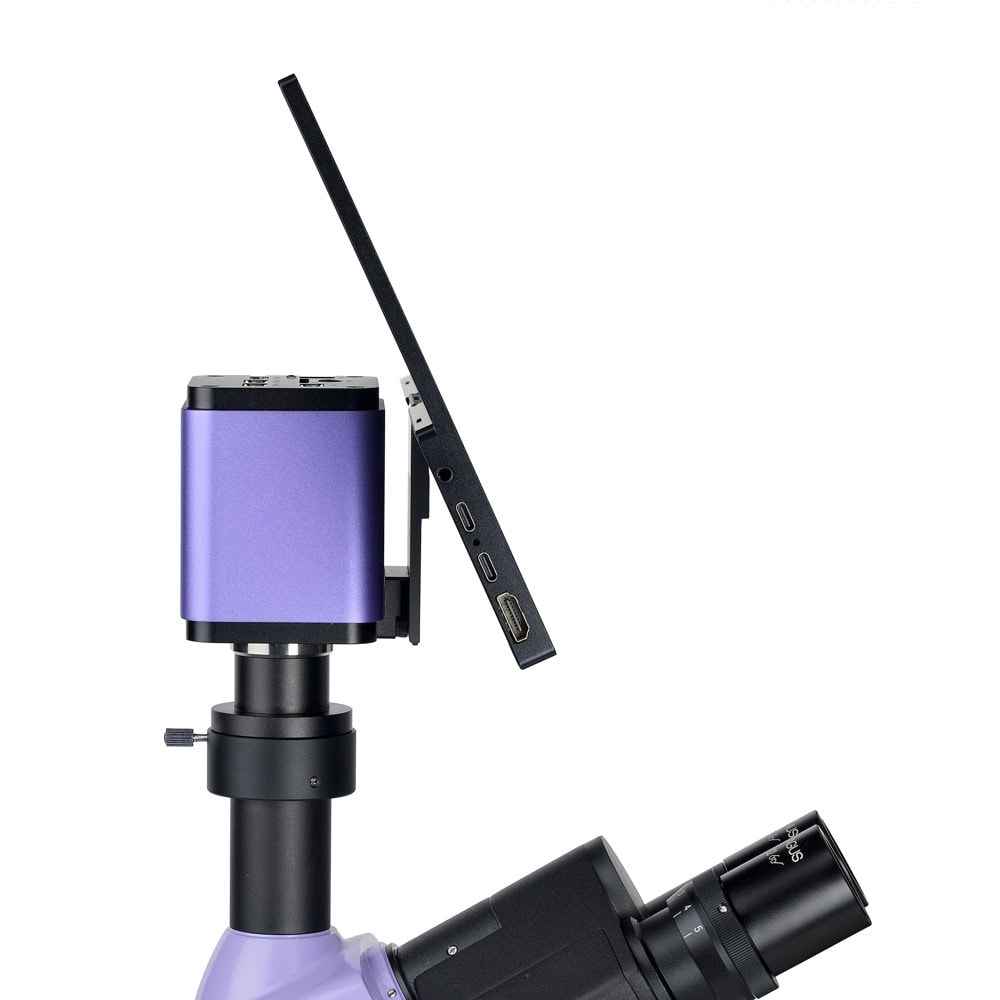

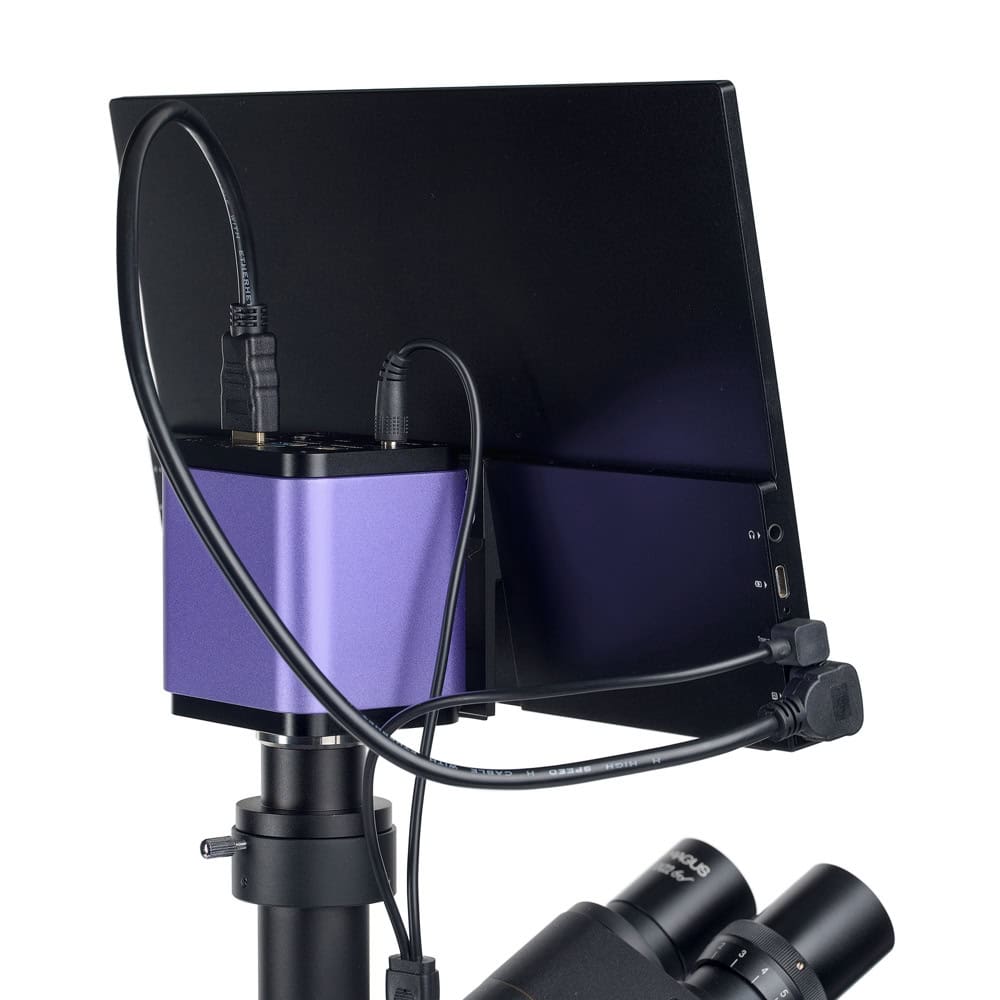

Мониторът MAGUS MCD40 е предназначен за използване на системата за визуализация на микроскопа MAGUS. Той е свързан към камера, която е монтирана на микроскопа за показване на изображения в реално време. Може да работи с 4K HDMI камери MAGUS. Диагоналът на екрана е 13,3 инча. IPS матрицата осигурява ярки изображения при големи ъгли на видимост. Ако погледнете към дисплея под ъгъл, възпроизвеждането на цветовете не е нарушено. Дисплеят може да се постави на сгъваема стойка върху маса или шкаф, или да се монтира директно към камерата или към стойката на микроскопа.
Оптика

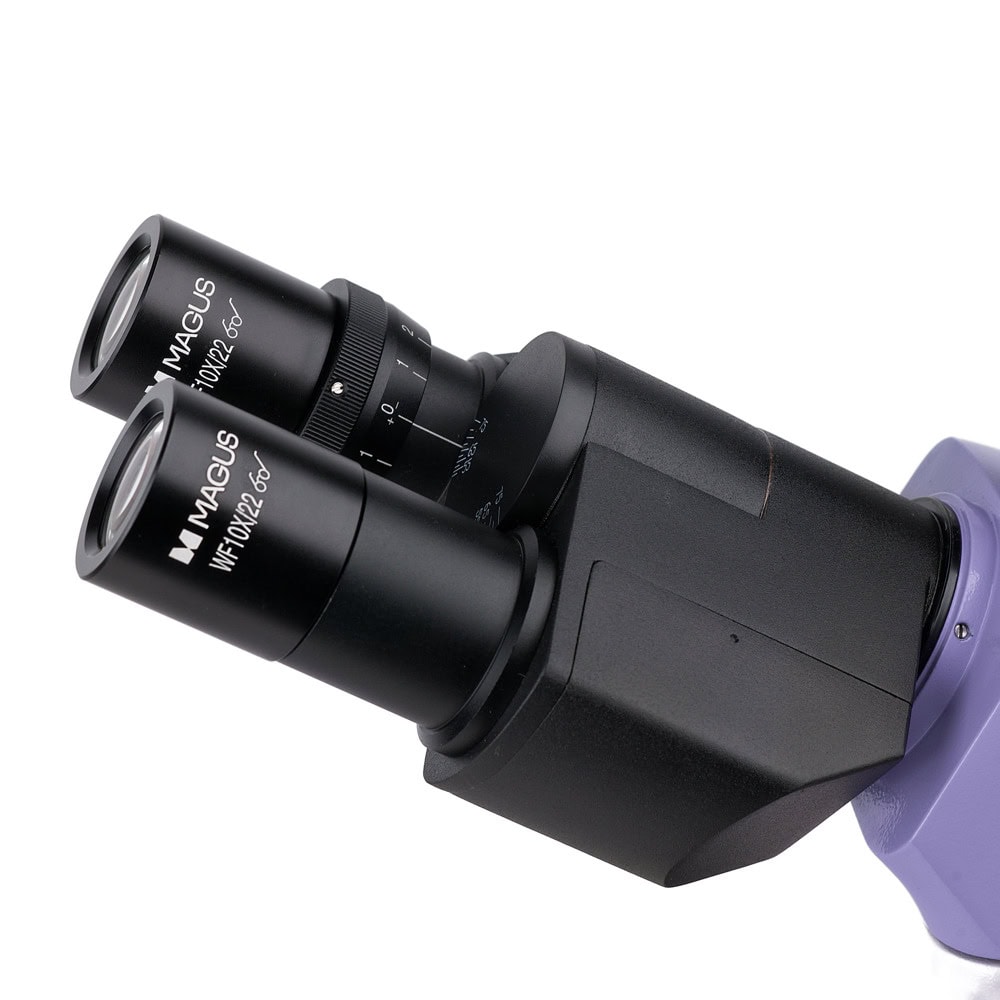

Тринокулярната глава има тринокулярна тръба, в която се монтира цифровата камера. Разделителят на лъча насочва светлина към камерата и има две позиции: 100:0 и 0:100. Светлинният лъч се насочва към окулярите или към тринокулярната тръба. Пръстенът за регулиране на диоптъра се намира на левия окуляр.

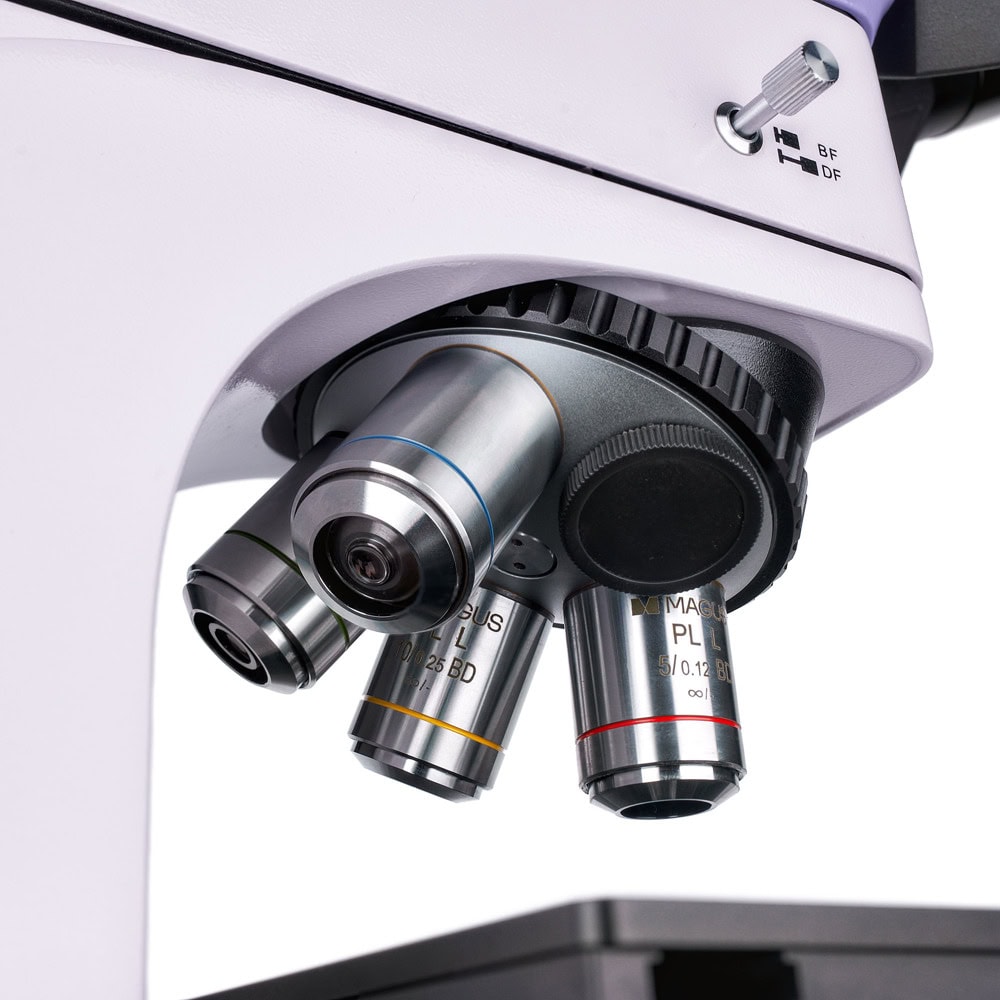

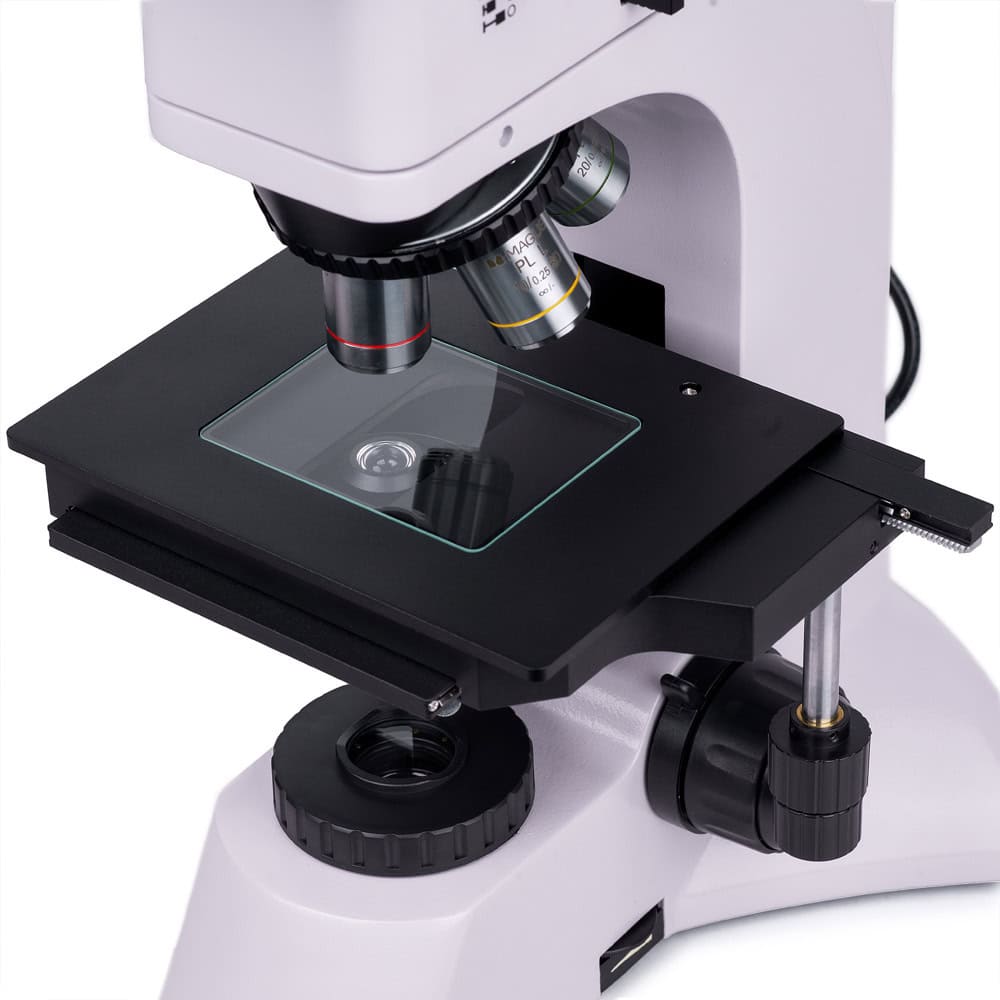

В базовата конфигурация увеличението на микроскопа е 50–400x. Допълнителни обективи и окуляри могат да повишат диапазона на увеличение. В микроскопа се използват планахроматични обективи с голямо работно разстояние за микроскопия по метода на светлото и тъмното поле. В револверната глава има пет слота за монтиране на обективи – в комплекта са включени четири обектива и има един по избор. Револверната глава с обективи е ориентирана навътре – потребителят може да вижда обективите, поставени в оптичния път.
Осветление

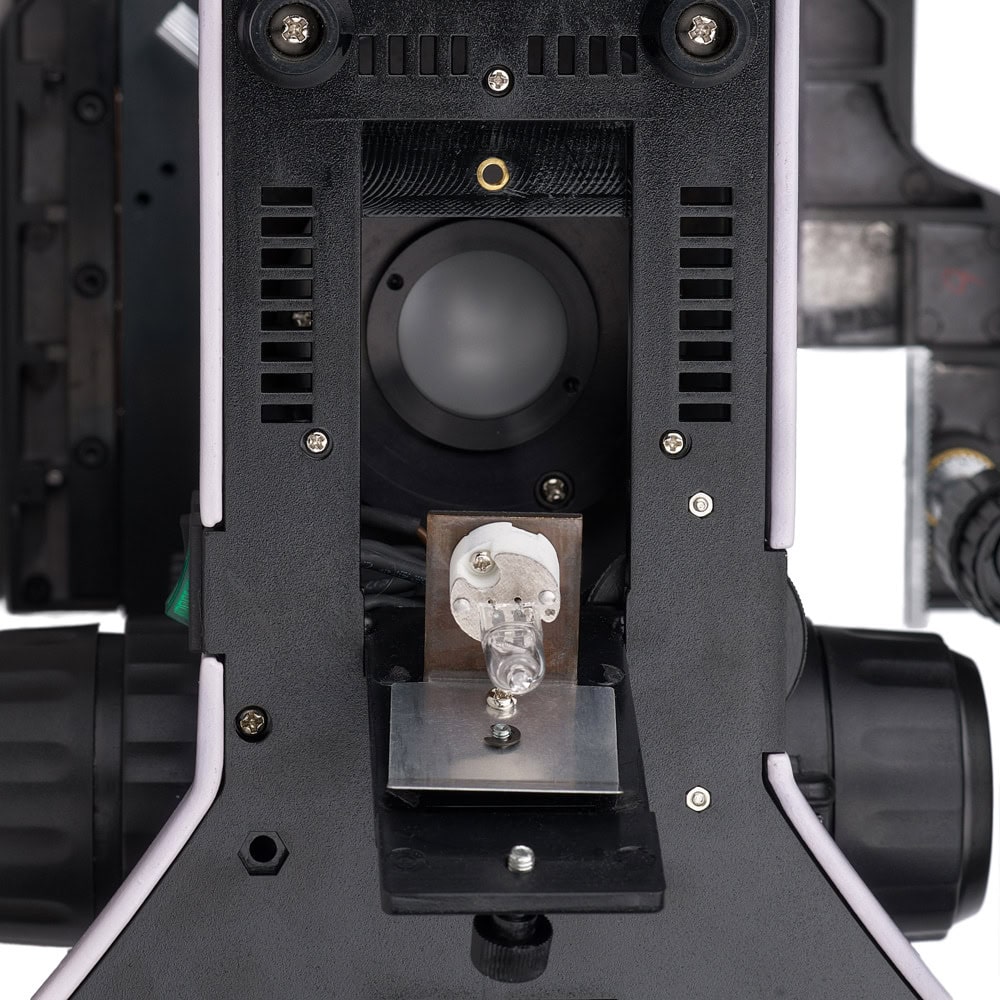

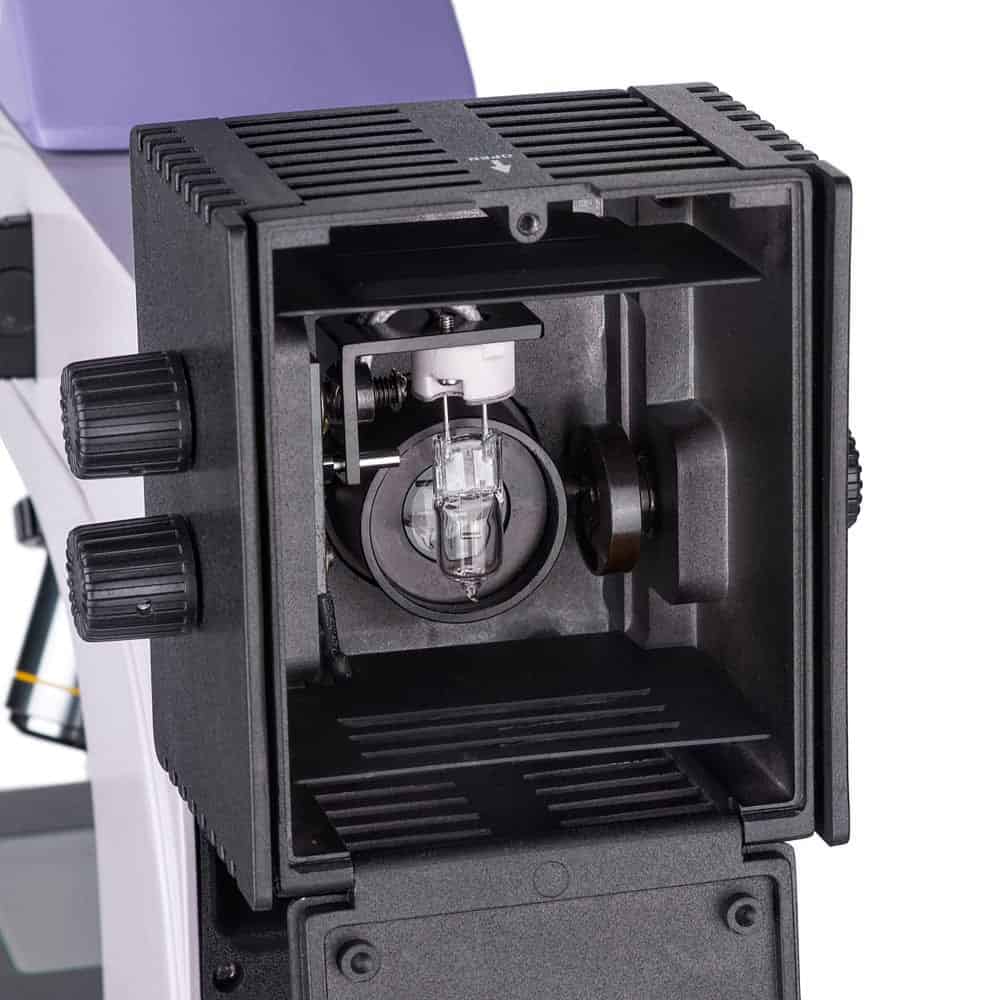

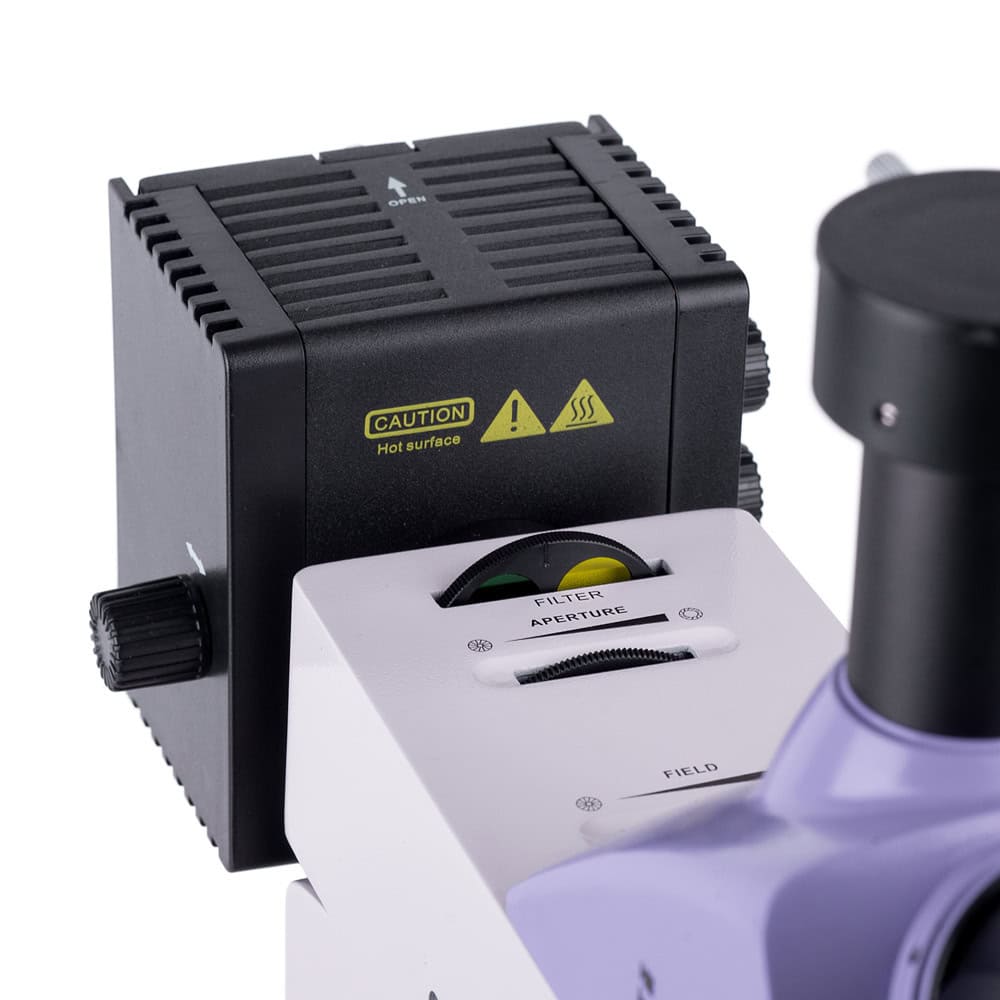

За осветлението се използват халогенни лампи с топла светлина, която не предизвиква умора дори при продължителна работа. Мощността на илюминатора на преминаваща светлина е 30 W, а на източника на отразена светлина – 50 W, което осигурява комфортна работа при микроскопия по метода на тъмното поле.

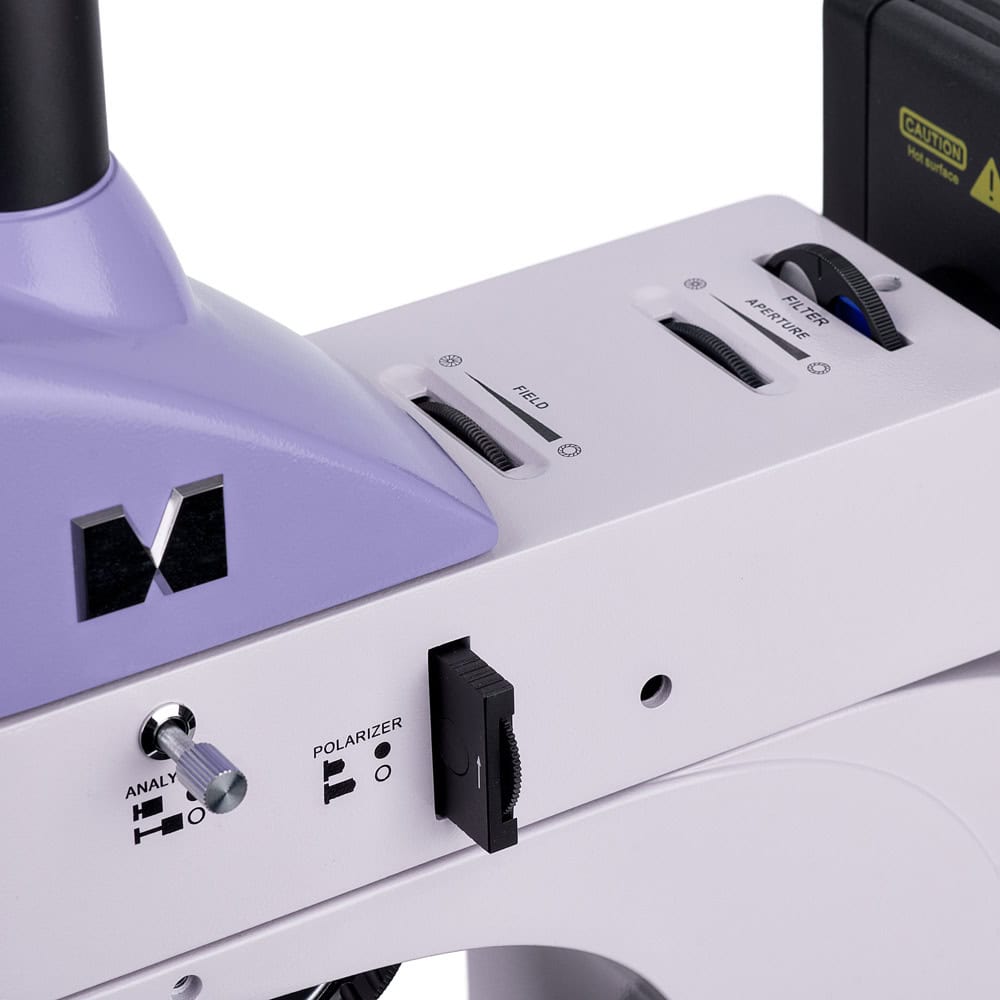

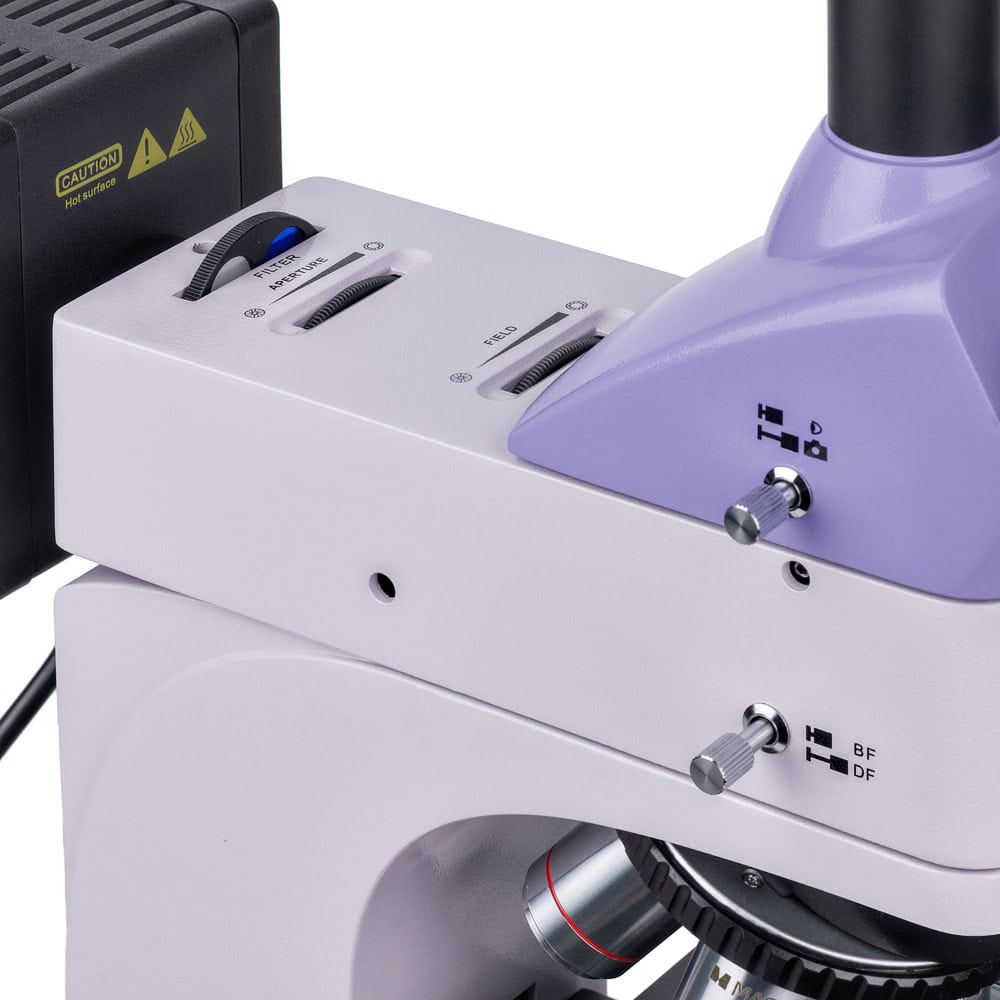

Системата за отразена светлина съдържа: устройство за метода на тъмното поле, устройство за поляризация, полева диафрагма и диафрагма на апертурата за метода с осветление на Кьолер, които могат да се центрират, и цветни филтри. Източникът на светлина също може да се центрира.
Характеристики

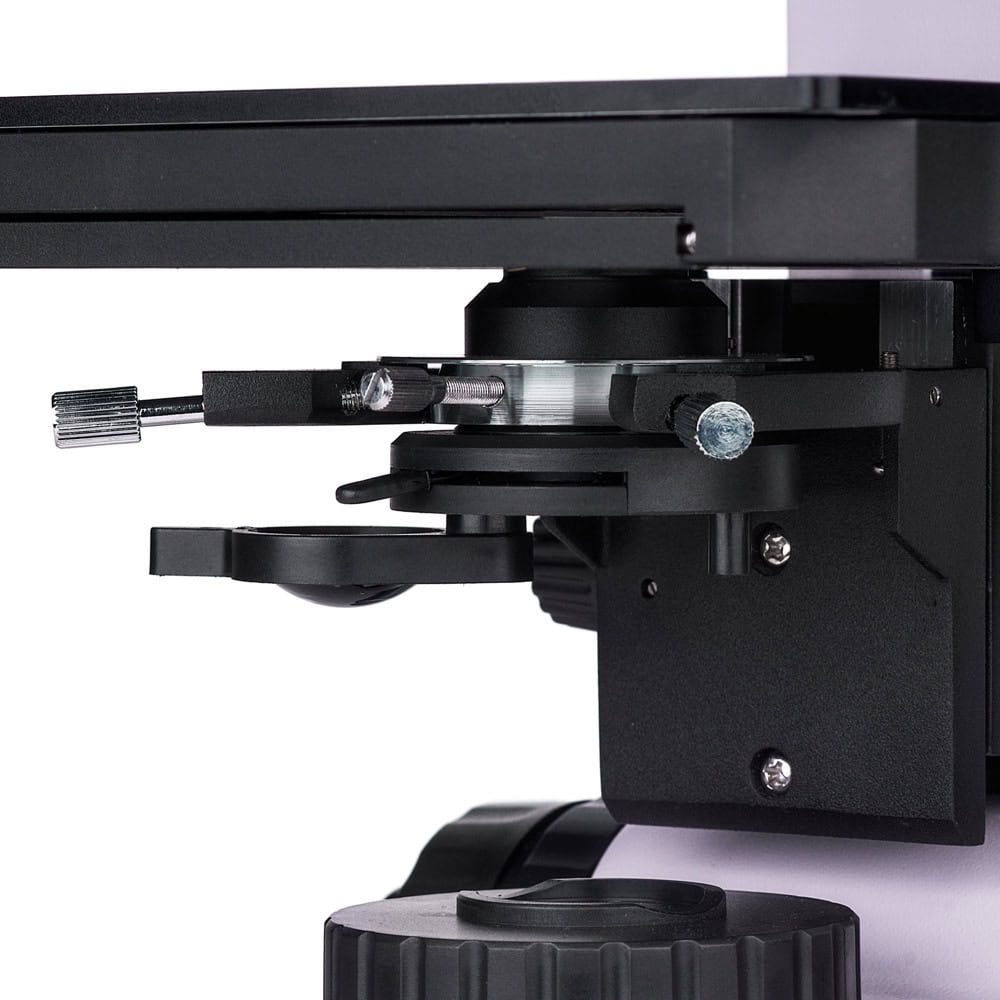

| Системата за преминаваща светлина съдържа | кондензер със завъртаща се надолу леща за обективи с малко увеличение и диафрагма на апертурата и полева диафрагма за метода на Кьолер. |
| Предметна маса и фокусиращ механизъм | Да |
| Принадлежности | Да |
| Основни характеристики на микроскопа | Наблюдения на непрозрачни плоски полирани образци с височина до 20 mm с отразена светлина при използване на микроскопските методи на светло поле, тъмно поле и поляризация Наблюдение на полупрозрачни образци в пропусната светлина Тринокулярна тръба за монтиране на цифрова камера и с разделител на лъча с две позиции (100:0 и 0:100) Планахроматични обективи с голямо работно разстояние; BD означава „за методите на светлото поле и на тъмното поле“ Илюминатор за преминаваща светлина – халогенна крушка 30 W, светлинен източник за отразена светлина – халогенна крушка 50 W, осигурява удобна работа за микроскопия по метода на тъмното поле Осветление на Кьолер (отразена светлина) с опция за центриране на източника на светлина, полева диафрагма и диафрагма на апертурата; цветни филтри Осветление на Кьолер (преминаваща светлина) с кондензер на Abbe, който може да се центрира и да се регулира по височина, завъртаща се надолу леща за кондензер за обективи с малко увеличение Широка гама напълно съвместими окуляри и обективи |
| Основни характеристики на камерата | Камерата работи автономно, без връзка с компютър и чрез интерфейс HDMI. Може да се свързва към компютър чрез Wi-Fi и интерфейс USB 3.0 Автоматично превключване между 4K и Full HD в зависимост от разделителната способност на монитора 30 fps за наблюдение на движещи се обекти, записване на видеоматериали и придвижването на образците без трептене и забавяния Цветният сензор с фоново осветление CMOS SONY Exmor/Starvis осигурява ниско ниво на шума и висока светлочувствителност, дори при слаба осветеност. Ще получите по-ясни и по-ярки изображения с по-наситени цветове Софтуер за запис на снимки, видеозапис, редактиране, функции на външен дисплей, линейни и ъглови измервания |

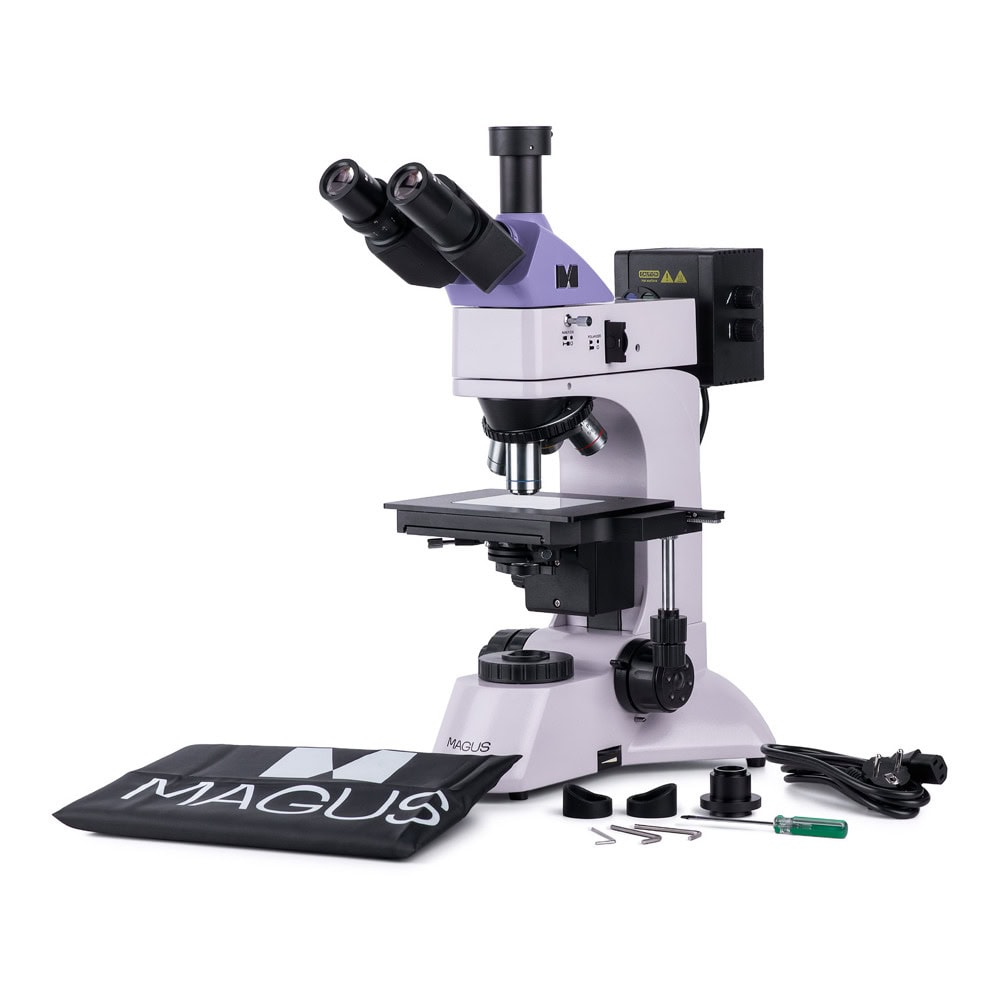

| Комплектът включва | Цифрова камера MAGUS CHD40 (цифрова камера, HDMI кабел (1,5 m), кабел USB 3.0 (1,5 m), USB мишка, 32 GB SD карта с памет, USB Wi-Fi адаптер (2 бр.), променливотоков захранващ адаптер 12 V/1 A (Евро), инсталационни CD с драйвери и софтуер, ръководство за потребителя и гаранционна карта) Течнокристален монитор MAGUS MCD40 Основа с вход за захранване, светлинен източник за преминаваща светлина и кондензер, фокусиращ механизъм, предметна маса и револверна глава Илюминатор за отразена светлина с корпус на осветителното тяло Тринокулярна глава Планахроматичен обектив с корекция до безкрайност: PL L5x/0,12 BD WD 9,7 mm Планахроматичен обектив с корекция до безкрайност: PL L10x/0,25 BD WD 9,3 mm Планахроматичен обектив с корекция до безкрайност: PL L20x/0,40 BD WD 7,2 mm Планахроматичен обектив с корекция до безкрайност: PL L40x/0,60 BD WD 3,0 mm Окуляр 10x/22 mm с голямо разстоянието от очите (2 бр.) Прозрачна плоча на предметната маса Адаптер за C-образна монтировка 1x Шестостенен ключ Променливотоков захранващ кабел Захранващ кабел на илюминатора за отразена светлина Покривало против прах Ръководство за потребителя и гаранционна карта Размер на опаковката (Д x Ш x В)35x30x75 cm Транспортно тегло17.25 kg РазделителМеталургичен микроскоп MAGUS Metal 600 BD Типсветлина/оптичен, металургичен Главатринокулярни, цифров екран/монитор на компютъра ГлаваSiedentopf Ъгъл на наклон на главата30 ° Увеличение, x50 — 400 Диапазон на увеличениетоот 200x до 800x Увеличение, x (опция)50–1000/1250/1500/2000/2500 Диаметър на тръбата на окуляра, mm30 Окуляри10х/22 mm, разстояние от очите: 10 mm (*опция: 10x/22 mm със скала, 12,5x/14; 15x/15; 20x/12; 25x/9) Обективипланахроматични с корекция до безкрайност: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L40x/0,60 BD; парфокална височина 45 mm (*опция: PL L50x/0,70 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (сух)) Револверна главаза 5 обектива Работна дистанция, mm9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) Разстояние между окулярите, mm48 — 75 Предметна маса, mm210x140 Диапазон на движение на предметната маса, mm75/50 Характеристики на предметната масамеханична предметна маса с две оси, със стъклена плоча Регулиране на диоптъра на окуляра, диоптри±5 (на лявата тръба) Кондензаторпреминаваща светлина: кондензер Abbe с възможност за регулиране на центъра и височината, NA 1,25, регулируема диафрагма на апертурата и лещи с превключващ механизъм, със заключващи винтове Диафрагмапреминаваща и отразена светлина: вградени диафрагма на апертурата и полева диафрагма Фокусиранекоаксиален, грубо фокусиране (25 mm, със застопоряващ бутон и бутон за регулиране на затягането) и фино фокусиране (0,002 mm) Осветлениехалогенно Регулиране на яркосттаyes Захранване220±22 V, 50 Hz, променливотокова мрежа Светлинни филтризелен, син, жълт, матов Диапазон на работната температура, °C5 — 35 Допълнителновграден анализатор и поляризатор, който може да се демонтира, устройство за изследване по метода на тъмното поле Потребителско нивоопитни потребители, за професионалисти Ниво на трудност на сглобяване и монтажсложен Приложениеметалургичен Място на осветлениетодвойно Метод за изследванена светлото поле, тъмно поле, поляризация Торбичка/калъф/чанта в комплектпокривало против прах Тегло, kg11 === Разделител ===Цифрова камера СензорSony Exmor/Starvis CMOS Цветен/монохроменцветен Мегапиксела8 Максимална разделителна способност, пиксели3840x2160 Размер на сензора1/1,2'' (11,14x6,26 mm) Размер на пиксела, μm2.9x2.9 Интерфейсни съединителиWi-Fi, HDMI 1,4, USB 3.0 Карта с паметSD до 32 GB Възможност за свързване на допълнително оборудванеUSB мишка, флашпамет (USB), Wi-Fi адаптер (USB) Светлочувствителност1028 mV с 1/30 s Отношение сигнал/шум0,13 mV при 1/30 s Време за експозиция0,014 ms – 1000 ms Видеозаписyes Честота на кадрите, fps при разделителна способност30 при 3840x2160 (HDMI), 30 при 1920x1080 (Wi-Fi), 30 при 3840x2160 (USB 3.0) Място на монтажтринокулярна тръба, окулярна тръба вместо окуляр Формат на изображението*.jpg, *.tif Видео формат*.h264/*.h265, *.mp4 Спектрален диапазон, nm380–650 (вграден инфрачервен филтър) Тип на затвораERS (електронен преместващ се затвор) СофтуерHDMI: вграден; USB: MAGUS View Изисквания към систематаWindows 8/10/11 (32-битов и 64-битов), Mac OS X, Linux, до 2,8 GHz Intel Core 2 или по-мощен, най-малко 4 GB RAM, порт USB 2.0, RJ45, CD-ROM, 19" или по-голям дисплей Тип на монтажаC-образна монтировка Тялоалуминиева сплав Захранване на камератаDC адаптер 12 V, 1 A Спецификации на постояннотоковия захранващ адаптервходни параметри: променливо напрежение 100–240 V, 50/60 Hz, изходни параметри: постоянно напрежение 12 V/1 A Диапазон на работната температура на камерата, °С-10 — 50 Диапазон на работната влажност, %30 — 80 === Разделител ===Монитор Тип на матрицатаIPS Диагонал на дисплея, инчове13.3 Разделителна способност на дисплея, пиксели3840x2160 (4K) Формат16:9 Яркост, cd/m²400 Брой на показваните цветове16,7 милиона Контраст1000:1 Хоризонтален/вертикален ъгъл на видимост, °178/178 Размер на видимата зона на екрана (Ш x В), mm295x165 Разстояние между пикселите (Д x В), mm0,154x0,154 Честота на оптичния източник, Hz60 Тип на матрицата с фоново осветлениесветодиодна Срок на експлоатация на светодиода за задно осветяване, часове50000 ИнтерфейсHDMI Диапазон на работната температура, °C-15 — 55 Диапазон на работната влажност, %10 — 90 Захранванепроменливотоково 110 V–220 V/постояннотоково 5–12 V, 1 A (Тип-C) Потребление на енергия, W12 (макс.) |
