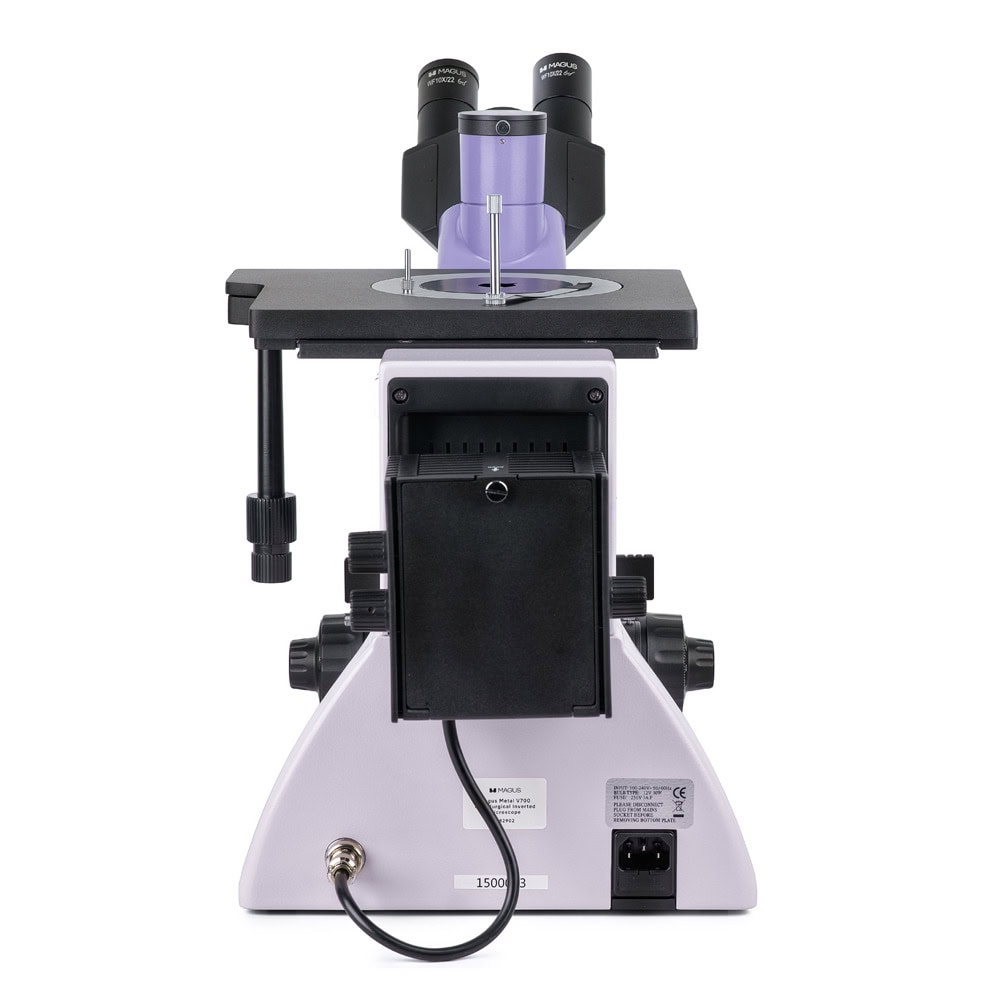

Металургичен инвертиран цифров микроскоп MAGUS Metal VD700 LCD

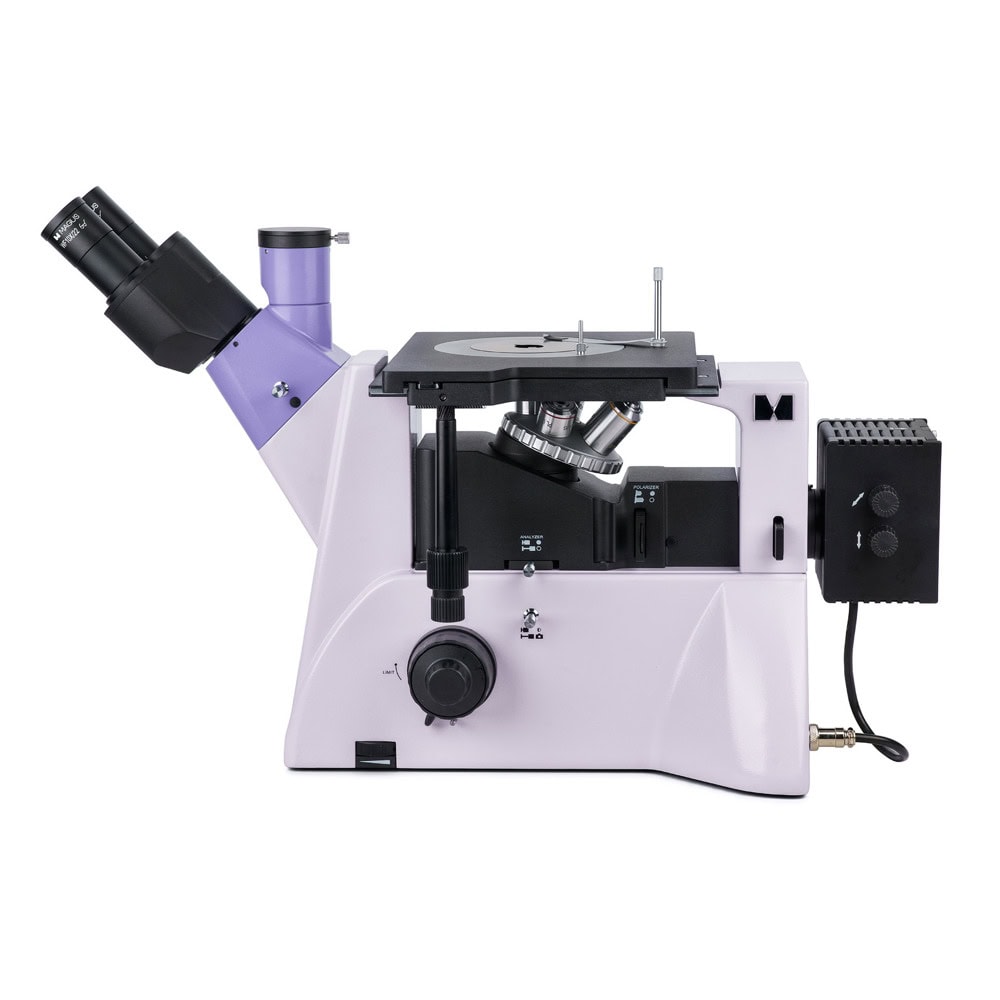

Металургичният инвертиран микроскоп MAGUS Metal V700 е предназначен за изследване на микроструктурата на метали, сплави и полупроводникови материали с отразена светлина. Предметната маса може да издържа образци до 2 kg (само долната повърхност на образеца трябва да бъде плоска). Другите части на образеца не се нуждаят от обработка и могат да бъдат с всякаква форма. Микроскопът е предназначен за наблюдения по метода на светлото поле и с поляризирана светлина, има страничен порт за камера и тринокулярна тръба, подходящ е за голям брой лабораторни и промишлени приложения.
Цифровата камера

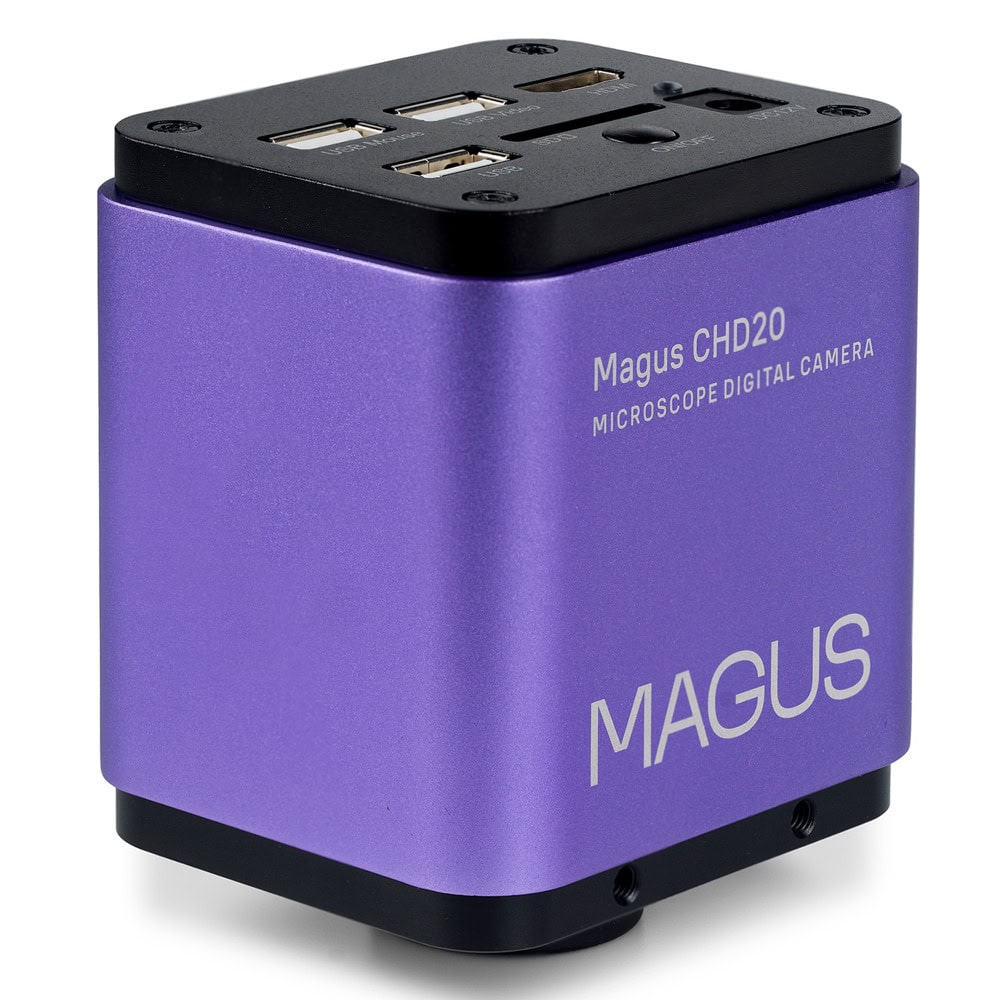

Цифровата камера за микроскоп MAGUS CHD20 е оборудвана с 2 MP сензор и създава реалистични Full HD изображения с разделителна способност 1920x1080px пиксела. Камерата е с висока светлочувствителност и е подходяща за работа на луминесцентна светлина. Чрез използване на първични цветни мозаечни филтри R, G, B се постигат малък ток на тъмно и ясно изображение.

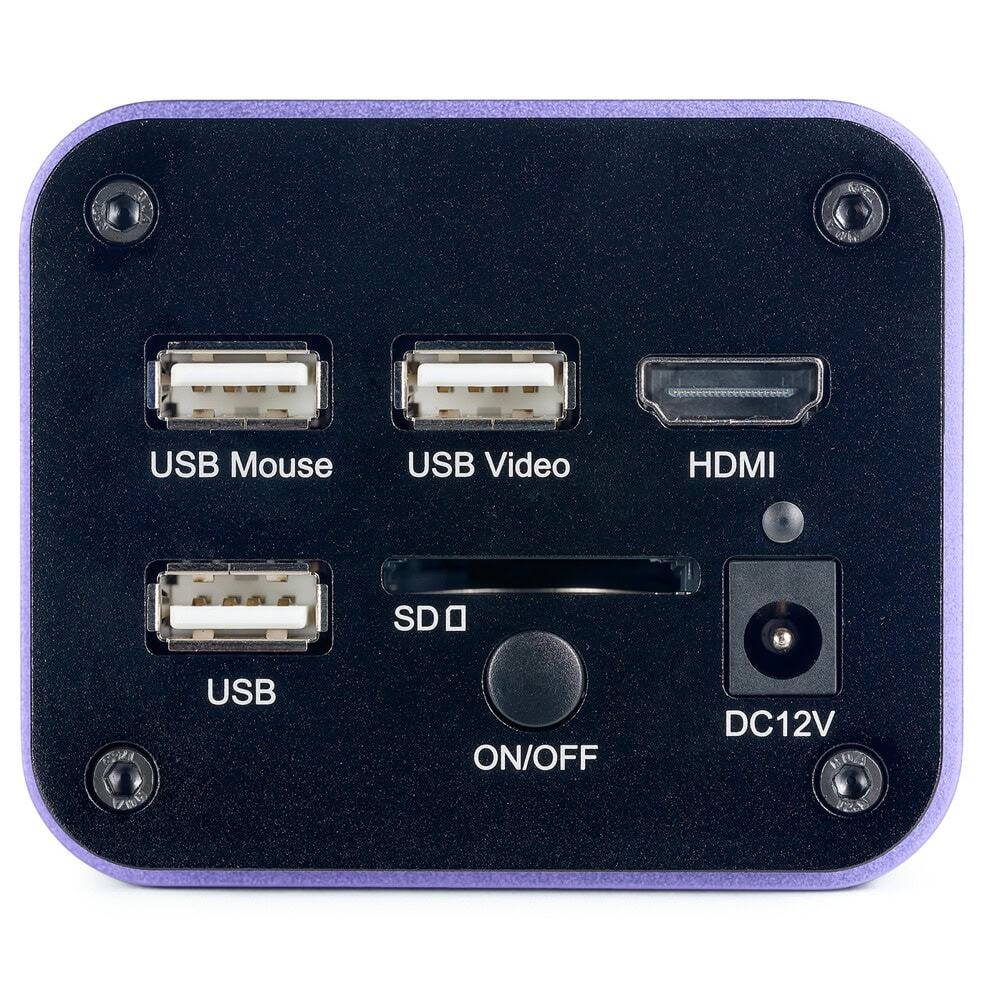

Камерата използва интерфейс HDMI за директно свързване към телевизор, монитор или проектор. В този режим камерата работи автономно, без компютър. Интерфейсът HDMI осигурява висока и стабилна скорост на предаване на данните от камерата към външния екран. Има допълнителен интерфейс USB 2.0 за свързване на камерата с компютър.
Правят се видеозаписи при 60 fps или 50 fps в зависимост интерфейса на видеоизхода.
Камерата комбинира висока честота на кадрите и широколентов HDMI, поради това видеозаписите са ярки, без неподвижни кадри или прекъсвания между кадрите. При максимална разделителна способност изображението е с добра детайлност, движещите се обекти се виждат без проблеми, а движението на обектите се показва без закъснения.
Монитор

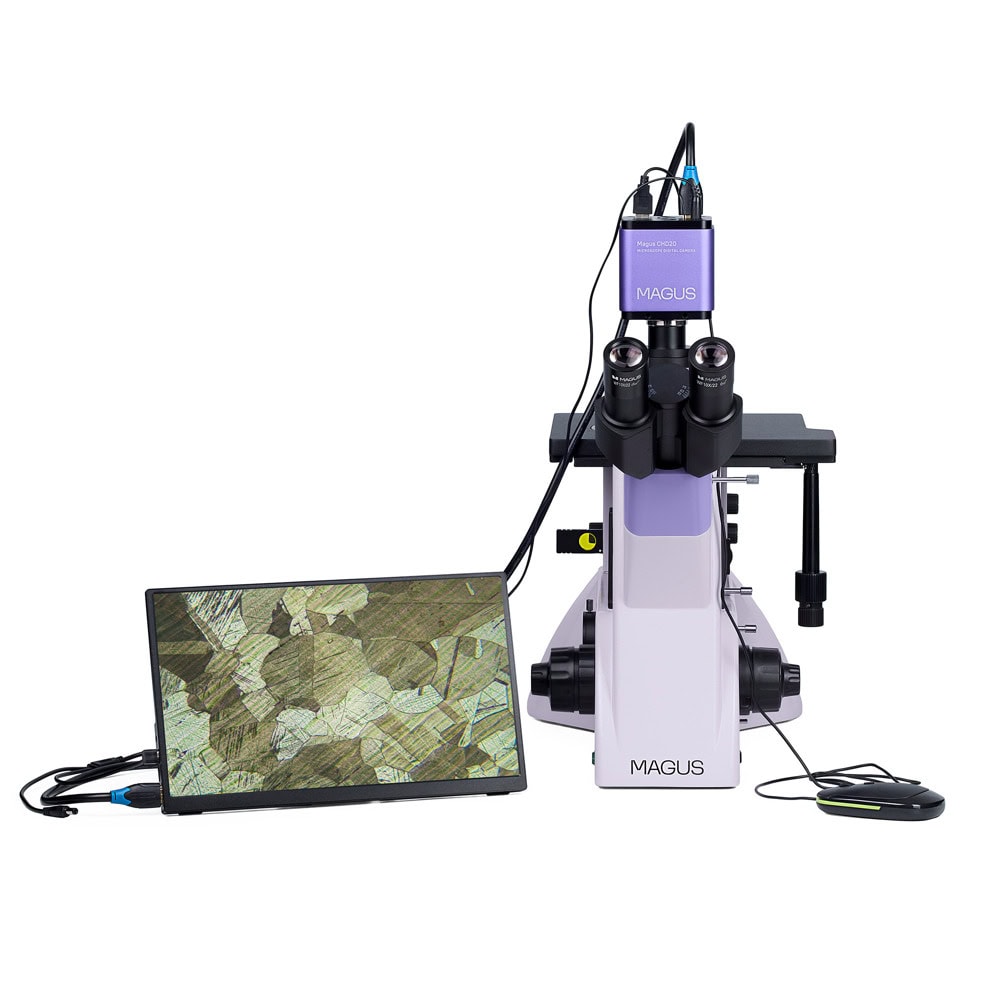

Мониторите MAGUS MCD работят в комбинация с камерите MAGUS CHD, за да образуват цялостна система за визуализация за микроскопите MAGUS.

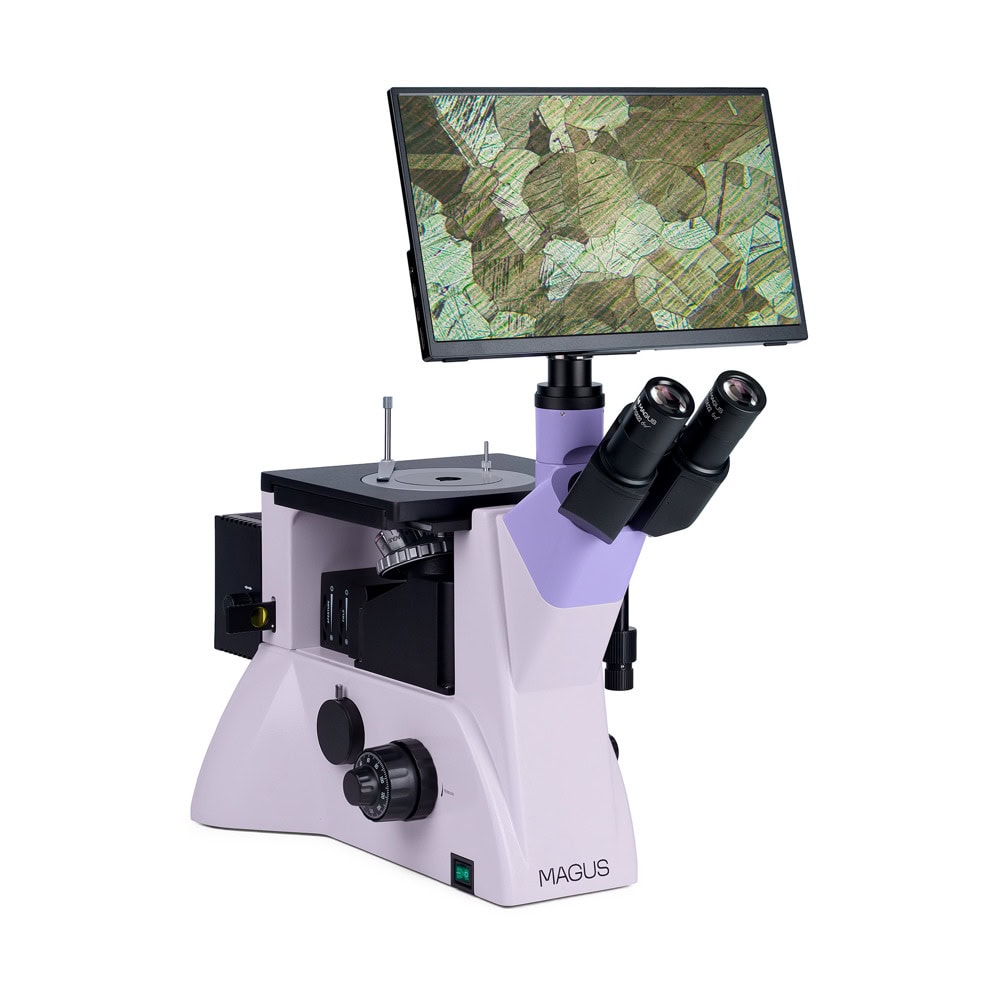

Връзката с камерата се осъществява чрез нейния интерфейс HDMI. На монитора се показват изображения в реално време. Течнокристалният дисплей IPS има широк ъгъл на видимост, висока яркост и добър контраст. При гледане на екрана дори под голям ъгъл, изображението не е изкривено. Размерът на екрана е 13,3".
Мониторът може да се постави върху хоризонтална повърхност с помощта на сгъваема стойка или да се монтира на камера или триножник.
Оптика

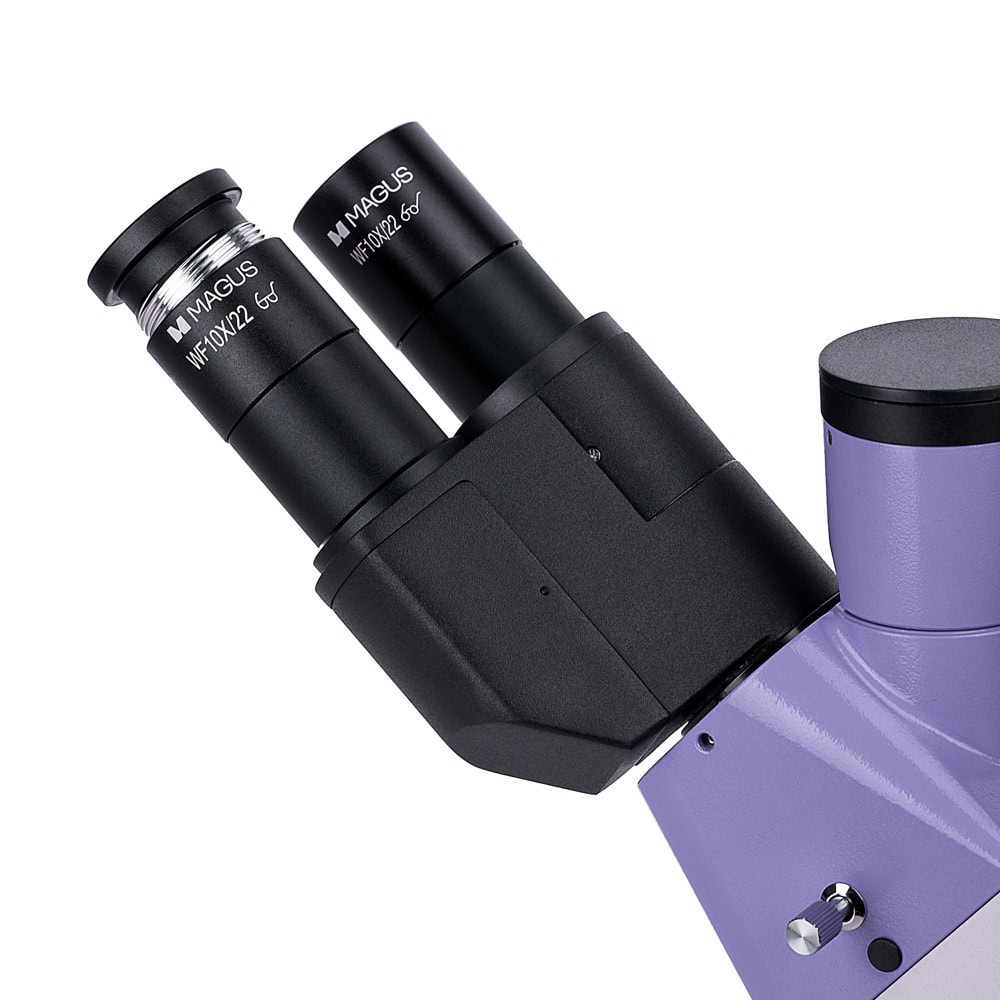

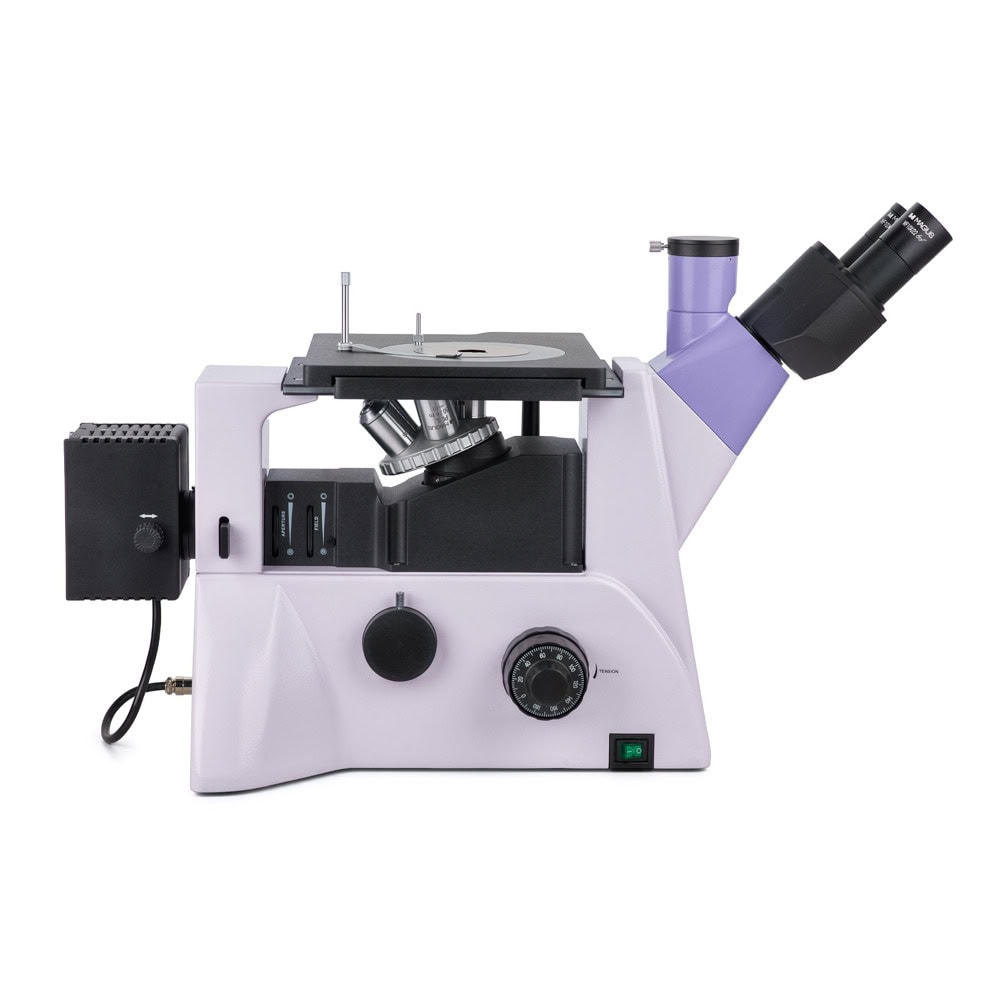

Микроскопът е оборудван с тринокулярна глава със специална конструкция – позицията на окулярите може да се регулира; има възможност за завъртане на 180°. Цифровата камера се монтира в страничния порт за камера на тялото на микроскопа, а мониторът се монтира в тринокулярната тръба на главата на микроскопа. Разделянето на лъчите в тялото е 100:0/0:100, а на тринокулярната глава – 50:50 и 100:0.

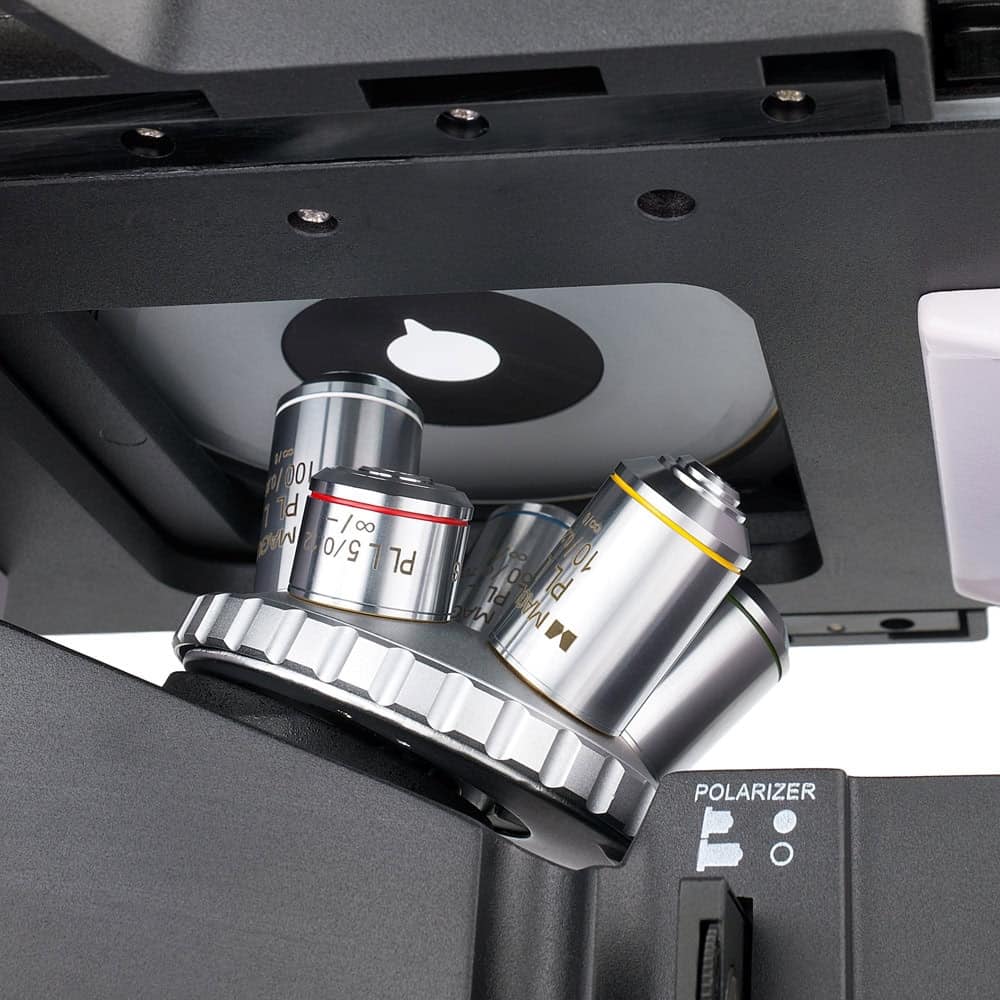

Револверната глава е разположена под изследвания образец и има 5 слота за обективи (всичките те са включени в базовата конфигурация). Всички обективи са планахроматични с корекция до безкрайност, с дълги работни разстояния. Вместо всеки от доставените обективи, може да се монтира допълнителен обектив. В базовата конфигурация увеличението на микроскопа е от 50х до 1000x.
Осветление

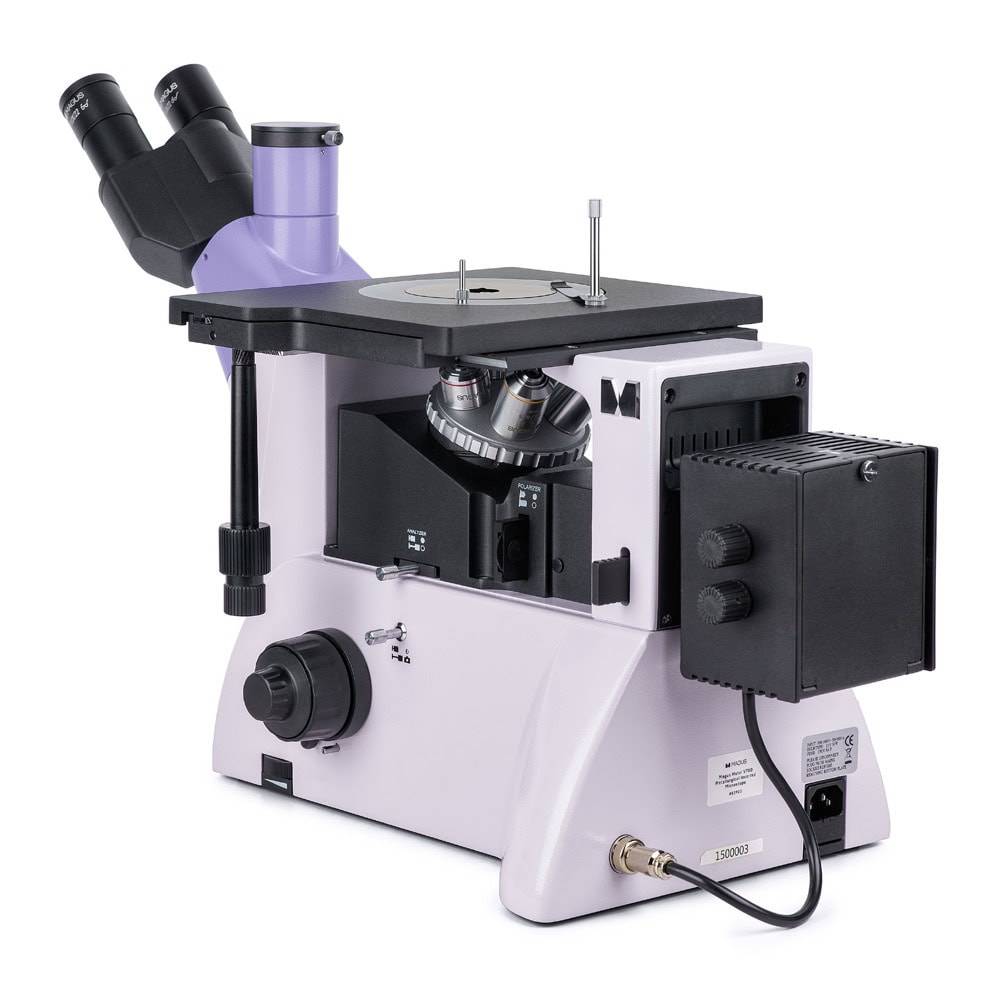

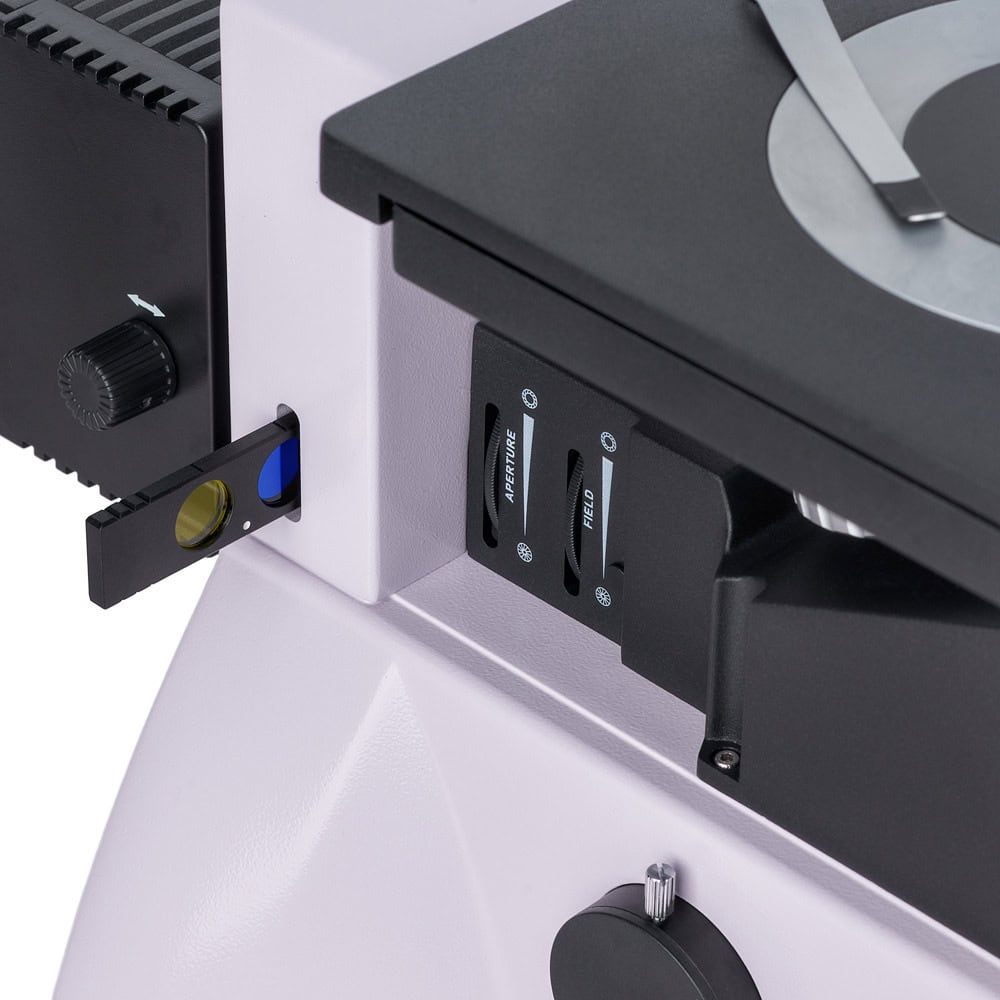

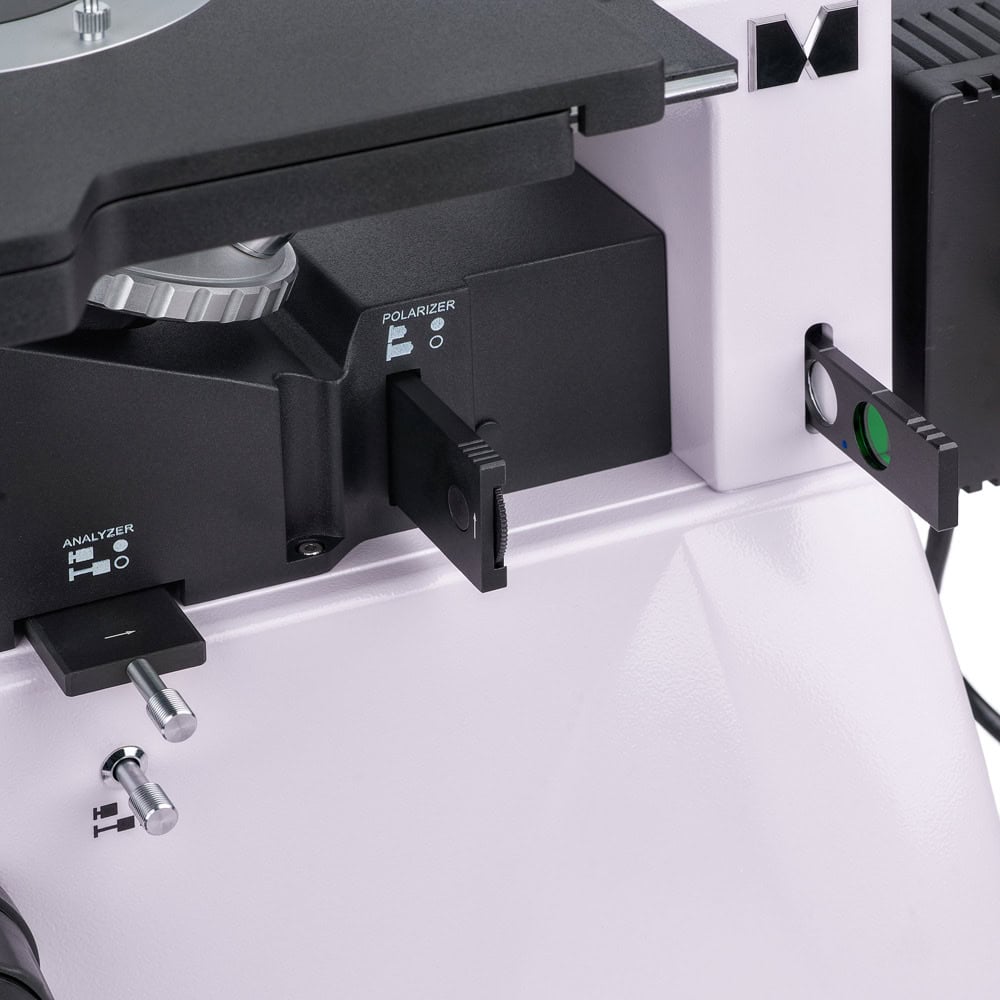

Илюминаторът за отразена светлина има халогенна крушка с мощност 30 W с регулируема яркост. Към кожуха на лампата се подава променливотоково захранване. Той е с достатъчна яркост за извършване на наблюдения с всички приложени обективи, като се използват микроскопските методи на светлото поле и поляризация. Има опция за регулиране на осветлението на Кьолер и източникът на светлина може да се регулира по три оси. За промяна на предаването на цветовете при микроскопска фотография могат да се използват цветни филтри. Има устройства за поляризация – анализатор и поляризатор, като и двете устройства могат да се демонтират.
Предметна маса и фокусиращ механизъм

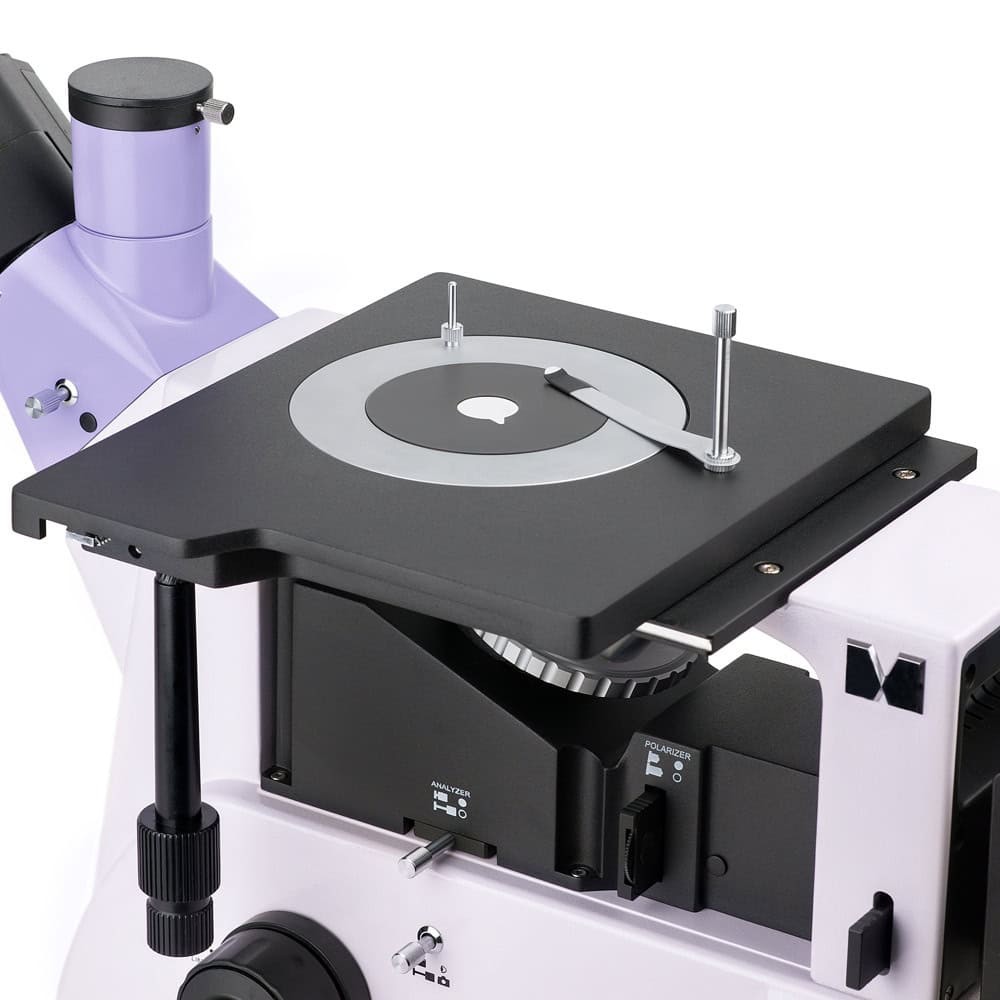

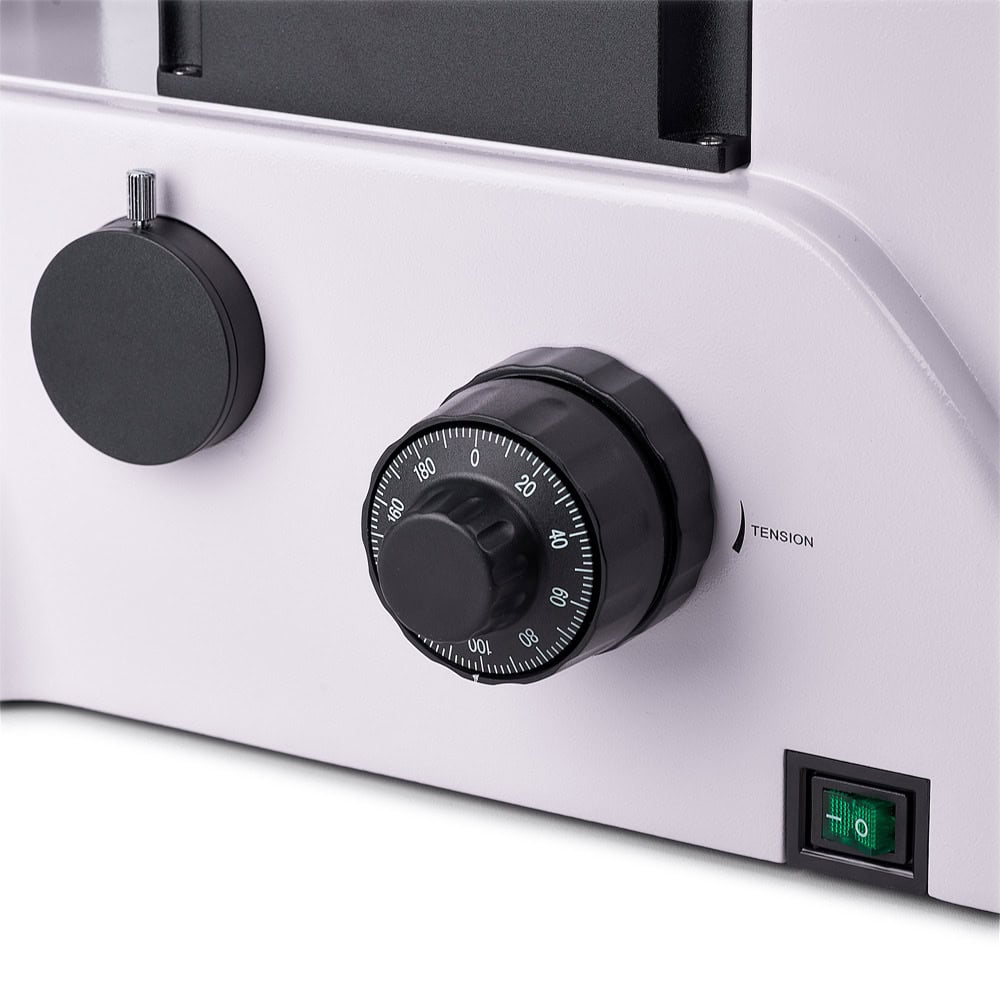

Кръгла въртяща се носеща плоча с отвори 10 mm, 20 mm или 30 mm, която е вкарана в предметната маса, а образецът се закрепва чрез държач за образци. Предметната маса е доста голяма (242x200 mm) и се движи със закрепения на нея образец по две оси. Можете да регулирате отчетливостта на изображението чрез бутоните за грубо и фино фокусиране. Можене да регулирате затягането на бутона за грубо фокусиране, а има и бутон за застопоряване.
Принадлежности
Допълнителните принадлежности позволяват да се възползвате максимално от микроскопа MAGUS Metal V700. Има окуляри, планахроматични обективи с голямо работно разстояние, калибрационни образци и цифрови камери.
Характеристики
| Основни характеристики на микроскопа | Изследване на големи и тежки образци чрез микроскопските методи на светлото поле и поляризация; може да се наблюдава само една страна на образеца Голяма предметна маса, кръгли въртящи се плочи на масата, с отвори 10 mm, 20 mm и 30 mm По време на монтажа тринокулярната глава може да се завърта на 180° Две опции за монтиране на цифрова камера и монитор: на тринокулярната глава с разделяне на лъча 50:50 и 100:0 или на тялото на микроскопа с разделяне на лъча 100:0 или 0:100 Наблюдения с отразена светлина, източник на светлина – халогенна крушка 30 W с регулируема яркост Настройка на осветлението на Кьолер, анализатор и поляризатор, които могат да се демонтират и светлинен източник, който може да се центрира Голям набор от допълнителни принадлежности за разширяване на възможностите на микроскопа |
| Основни характеристики на камерата | Камерата работи автономно, без връзка с компютър чрез интерфейс HDMI. Може да се свързва към компютър чрез интерфейс USB 2.0 Разделителната способност на камерата е 1920x1080 пиксела и е идеален избор за показване на изображения на Full HD монитор 60 fps и 50 fps в зависимост интерфейса на видеоизхода за наблюдение на движещи се обекти, видеозаписи и движение на пробите без трептене или забавяне Цветният CMOS сензор SONY Starvis с фоново осветление осигурява ниско ниво на шума и висока светлочувствителност дори при слаба осветеност. Ще получите по-ясни и по-ярки изображения с по-наситени цветове. Софтуер за запис на снимки, видеозапис, редактиране, функции на външен дисплей, линейни и ъглови измервания |

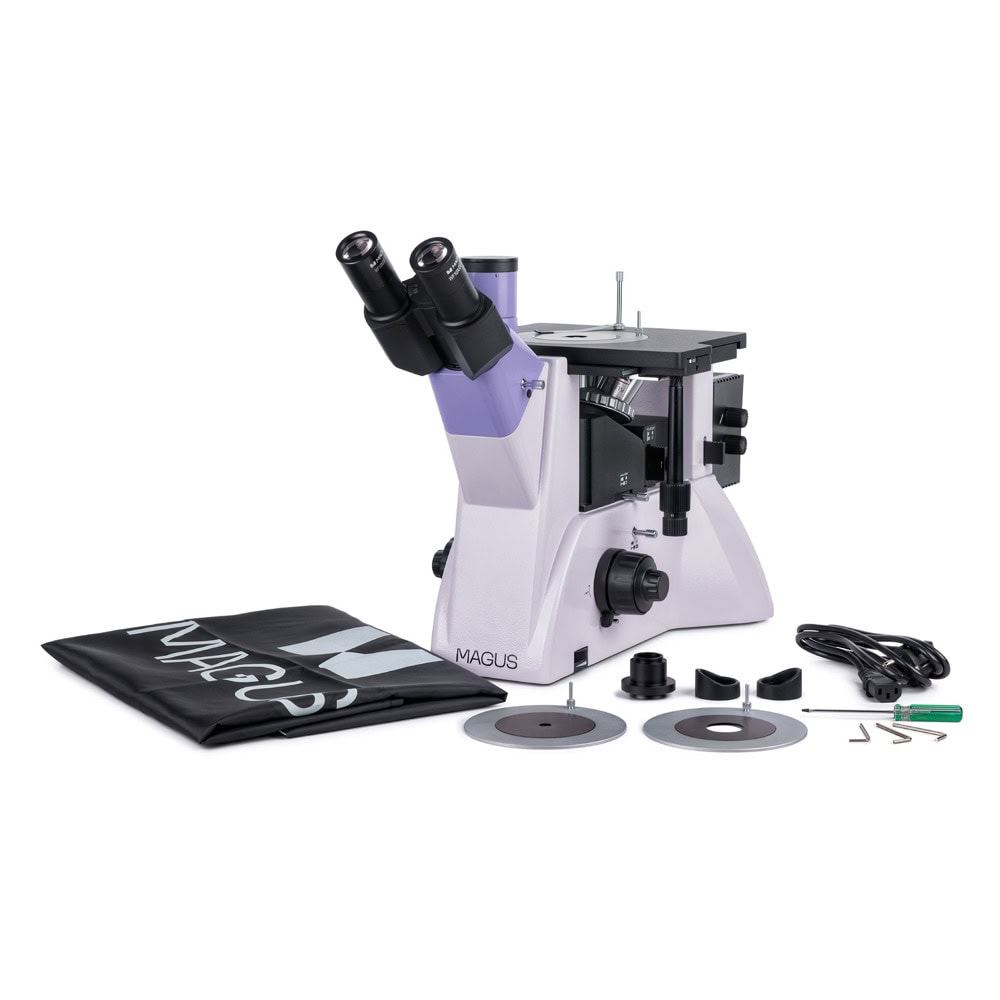

| Комплектът включва | Цифрова камера MAGUS CHD20 (цифрова камера, HDMI кабел (1,5 m), кабел за USB 2.0 (2 m), USB мишка, 32 GB SD карта с памет, променливотоков захранващ адаптер 12 V/1 A (Евро), инсталационни CD с драйвери и софтуер, ръководство за потребителя и гаранционна карта) Течнокристален монитор MAGUS MCD20 Основа с вход за захранване, фокусиращ механизъм, предметна маса и револверна глава Илюминатор за отразена светлина с корпус на осветителното тяло Тринокулярна глава Планахроматичен обектив с корекция до безкрайност: PL L5x/0,12 WD 26,1 mm Планахроматичен обектив с корекция до безкрайност: PL L10х/0,25 WD 20,2 mm Планахроматичен обектив с корекция до безкрайност: PL L20х/0,40 WD 8,80 mm Планахроматичен обектив с корекция до безкрайност: PL L50х/0,70 WD 3,68 mm Планахроматичен обектив с корекция до безкрайност: PL L100x/0,85 (сух) WD 0,40 mm Окуляр 10x/22 mm с голямо разстоянието от очите (2 бр.) Адаптер за C-образна монтировка 1x Шестостенен ключ Променливотоков захранващ кабел Покривало против прах Ръководство за потребителя и гаранционна карта Размер на опаковката (Д x Ш x В)49x34x68 cm Транспортно тегло19.25 kg РазделителМеталургичен инвертиран микроскоп MAGUS Metal V700 Типсветлина/оптичен, цифрови, металургичен Главатринокулярни, цифров екран/монитор на компютъра ГлаваSiedentopf, може да се завърта на 180° Ъгъл на наклон на главата45° Увеличение, x50 — 1000 Диапазон на увеличениетоот 800x до 1280x Увеличение, x (опция)50–1250/1500/2000/2500 Диаметър на тръбата на окуляра, mm30 Окуляри10х/22 mm, разстояние от очите: 10 mm (*опция: 10x/22 mm със скала, 12,5x/14; 15x/15; 20x/12; 25x/9) Обективипланахроматични с корекция до безкрайност: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L100x/0,85 (сух); парфокално разстояние 45 mm (*опция: PL L40x/0,60, PL L60x/0,70, PL L80x/0,80) Револверна главаза 5 обектива Работна дистанция, mm26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) Разстояние между окулярите, mm48 — 75 Предметна маса, mm242x200 Диапазон на движение на предметната маса, mm30/30 Характеристики на предметната масадвуосна механична, кръгла въртяща се носеща плоча в центъра с Ø130 mm и с отвори Ø10 mm, Ø20 mm и Ø30 mm Диафрагмавградена апертура и полева Фокусиранекоаксиален, грубо (с регулиране на затягането на механизма за грубо фокусиране и бутон за застопоряване) и фино (0,002 mm) Осветлениехалогенно Регулиране на яркосттаyes Захранване220±22 V, 50 Hz, променливотокова мрежа Тип на светлинния източник12 V/30 W Светлинни филтризелен, син, жълт, матов Диапазон на работната температура, °C5 — 35 Допълнителноанализатор и поляризатор, които могат да се демонтират Потребителско нивоопитни потребители, за професионалисти Ниво на трудност на сглобяване и монтажсложен Приложениеметалургичен Място на осветлениетодолно Метод за изследванена светлото поле, поляризация Торбичка/калъф/чанта в комплектпокривало против прах === Разделител ===Цифрова камера СензорSony Exmor/Starvis CMOS Цветен/монохроменцветен Мегапиксела2 Максимална разделителна способност, пиксели1920x1080 Размер на сензора1/2" (7,2x4,05 mm) Размер на пиксела, μm3.75x3.75 Интерфейсни съединителиUSB 2.0, HDMI 1,4 Карта с паметSD до 32 GB Възможност за свързване на допълнително оборудванеUSB мишка, флашпамет (USB) Светлочувствителност1175 mV с 1/30 s Отношение сигнал/шум0,15 mV при 1/30 s Време за експозиция0,04 ms – 1000 ms Видеозаписyes Честота на кадрите, fps при разделителна способност60 при 1920x1080 (HDMI), 50 при 1920x1080 (USB) Място на монтажтринокулярна тръба, окулярна тръба вместо окуляр Формат на изображението*.jpg, *.tif Видео формат*.h264/*.h265, *.mp4 Спектрален диапазон, nm380–650 (вграден инфрачервен филтър) Тип на затвораERS (електронен преместващ се затвор) СофтуерHDMI: вграден; USB: MAGUS View Изисквания към систематаWindows 8/10/11 (32-битов и 64-битов), Mac OS X, Linux, до 2,8 GHz Intel Core 2 или по-мощен, най-малко 4 GB RAM, порт USB 2.0, RJ45, CD-ROM, 19" или по-голям дисплей Тип на монтажаC-образна монтировка Тялоалуминиева сплав Захранване на камератаDC адаптер 12 V, 1 A Спецификации на постояннотоковия захранващ адаптервходни параметри: променливо напрежение 100–240 V, 50/60 Hz, изходни параметри: постоянно напрежение 12 V/1 A Диапазон на работната температура на камерата, °С-10 — 50 Диапазон на работната влажност, %30 — 80 === Разделител ===Монитор Тип на матрицатаIPS Диагонал на дисплея, инчове13.3 Разделителна способност на дисплея, пиксели1920x1080 (Full HD) Формат16:9 Яркост, cd/m²400 Брой на показваните цветове16,7 милиона Контраст1000:1 Хоризонтален/вертикален ъгъл на видимост, °178/178 Размер на видимата зона на екрана (Ш x В), mm295x165 Разстояние между пикселите (Д x В), mm0,154x0,154 Честота на оптичния източник, Hz60 Тип на матрицата с фоново осветлениесветодиодна Срок на експлоатация на светодиода за задно осветяване, часове50000 ИнтерфейсHDMI Диапазон на работната температура, °C-15 — 55 Диапазон на работната влажност, %10 — 90 Захранванепроменливотоково 110 V–220 V/постояннотоково 5–12 V, 1 A (Тип-C) Потребление на енергия, W12 (макс.) |
