Контролер Axagon PCEM2-D

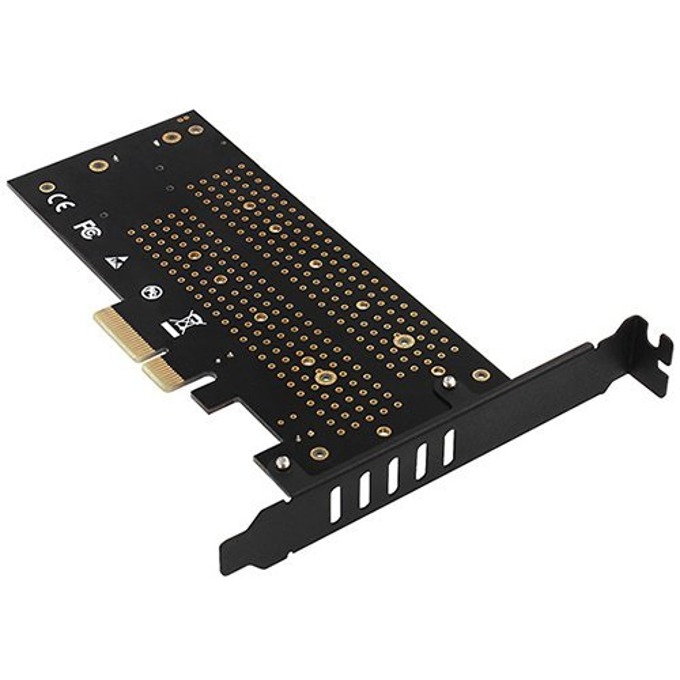

Вътрешният AXAGON PCEM2-D адаптер позволява свързване на два M.2 SSD към десктоп. Така че, той е идеален избор за надграждане на десктоп, който няма слот M.2.
Адаптерът поддържа използването както на едностранни, така и на двустранни SATA и NVMe (PCI-Express) M.2 SSD. Намалението не ограничава капацитета на SSD и могат да се използват всякакви карти M.2 с дължина до 110 мм. Едновременната работа и на двата диска е нещо обичайно.
Благодарение на PCI-Express 3.0 4-лентов интерфейс, съвместим с x4, x8 и x16 слотове, може да се постигне скорост до 8GBps. В сравнение със стандартните SATA SSD дисковите скорости на NVMe SSD са многократно по-високи.
Висококачественият дизайн на картата, включително медни отвори, подпомага по-доброто разсейване на топлината, генерирана по време на работа с M.2 SSD дискове.

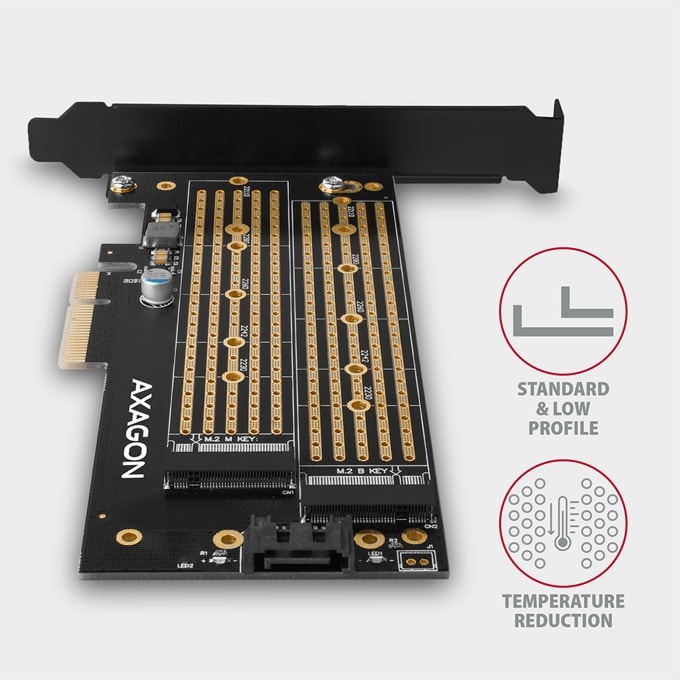

Двойно сините светодиоди показват или включване или пренос на данни в слота M.2. Пакетът също така съдържа нископрофилен зарязващ щепсел за монтиране на адаптера в кутии с нисък профил.
Характеристики
| Вход | PCI-Express 3.0 интерфейс, съвместим с PCI-Express 1.0a / 1.1 / 2.0 / 2.1. Брой 4-лентови линии, съвместими с x4 / x8 / x16 PCIe слотове. Ширина на лентата на 4-лентна PCI-Express 3.0 шина до 8 GB / s (двупосочна). SATA конектор за свързване на дънната платка, когато се използва SATA M.2 SSD. За да се постигнат най-добрите възможни битови скорости, се препоръчва използването на SATA 6G контролер. |
| Изход | 75-пинов NGFF слот за M-клавиш за инсталиране на NVMe (PCI-Express) M.2 SSD дискове. Слот за 75-пинов NGFF B-ключ за инсталиране на SATA (AHCI) M.2 SSD дискове |

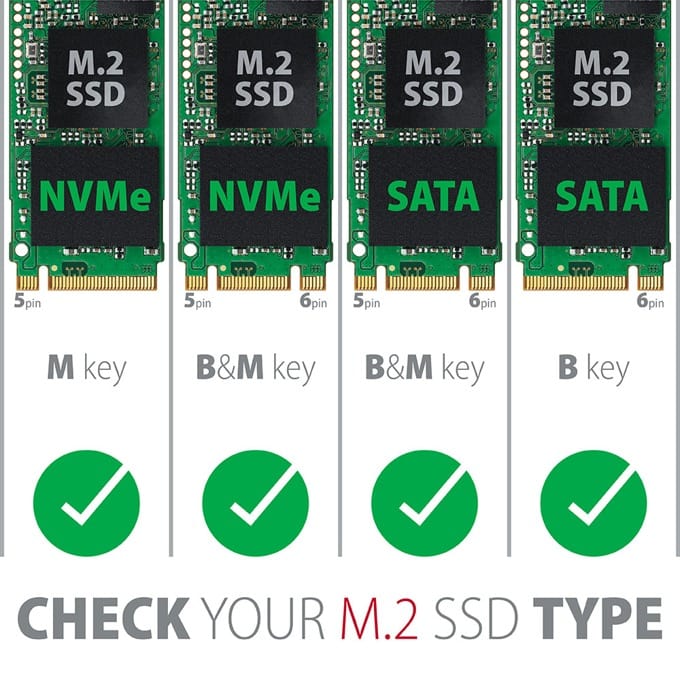

| Други функции | Пълна поддръжка за Plug and Play. Поддръжка на M.2 дискове с всякакъв размер - 2230, 2242, 2260, 2280, 22110 mm. Поддръжка на M.2 дискове с всякакъв капацитет. Едновременна работа на двата диска. Поддръжка както на едностранни, така и на двустранни дискове M.2. По-добро разсейване на топлината от M.2 SSD дискове, благодарение на отвори за медно покритие. Поддръжка на зареждане от SSD карти. Не е необходимо да се инсталират драйвери. Забележка: ВНИМАНИЕ! Адаптерът позволява да се поставят дискове с клавиши B + M и в двата M.2 слота. Важно е да проверите параметрите на диска, т.е. да се уверите дали дискът е проектиран за интерфейс SATA или NVMe (PCI Express) и да го свържете към правилния слот. SATA устройствата са включени в слота за B-ключ, NVMe устройствата са включени в слота на M-ключ. |
| Захранване | Адаптерът се захранва директно от шината PCI-Express; не е необходимо външно захранване. Системата с двойно захранване осигурява достатъчна мощност за свързани M.2 SSD дискове. Освен това системата с излишно захранване намалява термичното натоварване на адаптера. |
| Поддържани операционни системи | MS Windows 7/8 / 8.1 / 10, Windows Server 2008 R2 / 2012/2016 (всички 32-битови, както и 64-битови версии на OS Windows се поддържат), Linux с ядро 2.6.31 и по-нова версия , Забележка: Когато работите под Windows 7, свържете се с производителя на M.2 SSD, за да намерите дали тази OS се поддържа, особено когато се използват NVMe дискове. |
| Пакетът съдържа | PCI-Express адаптер със стандартна затваряща тапа, нископрофилна затваряща тапа, монтажен материал и отвертка, печатно ръководство за монтаж EN / CZ / DE / ESP / FR / HU / IT / PL / RO / RU / SK / BG, опаковани в картонена кутия с ясно посочени параметри. Input Interface: PCI-Express 3.0 + Serial ATA 3.1 Number of lines: 4-Lane (x4) Rate: 8 GB / s bidirectionally (PCI-Express) Rate: 6/3 / 1.5 Gbit / s (SATA III / SATA II / SATA I) Connector: 7-pin SATA data male Compatibility: x4 / x8 / x16 PCIe slot Compatibility: all SATA I / SATA II / SATA III controllers PCI-Express: 1.0a / 1.1 / 2.0 / 2.1 / 3.0 compatibility Output Interface: NVMe M.2 (PCI-Express) + NGFF M.2 (SATA) Connector: 75-pin M.2 M-key Connector: 75-pin M.2 B-key Compatibility: all NVMe M.2 SSD Compatibility: all SATA M.2 SSD B-key / B + M-key Total permeability: 8 GB / s theoretically (given by PCIe 3.0 4-Lane input) Supported device M.2 22110: Yes M.2 2280: Yes M.2 2260: Yes M.2 2242: Yes M.2 2230: Yes Double-sided M.2: Yes Single-sided M.2: Yes Max. disk capacity all, without limitations Supported features TRIM: Yes boot from connected disk: Yes automatic installation: Yes Plug and Play: Yes Other features Indication: 2x blue LED - computer connection (permanently on), data transmission (flashes) Power supply On the bus: Yes (PCI-Express bus power) OS support MS Windows 10 / 8.1 / 8/7 (all 32- and 64-bit versions) MS Windows Server 2016/2012/2008 R2 (all 32- and 64-bit versions) Linux kernel 2.6.31 and higher |
