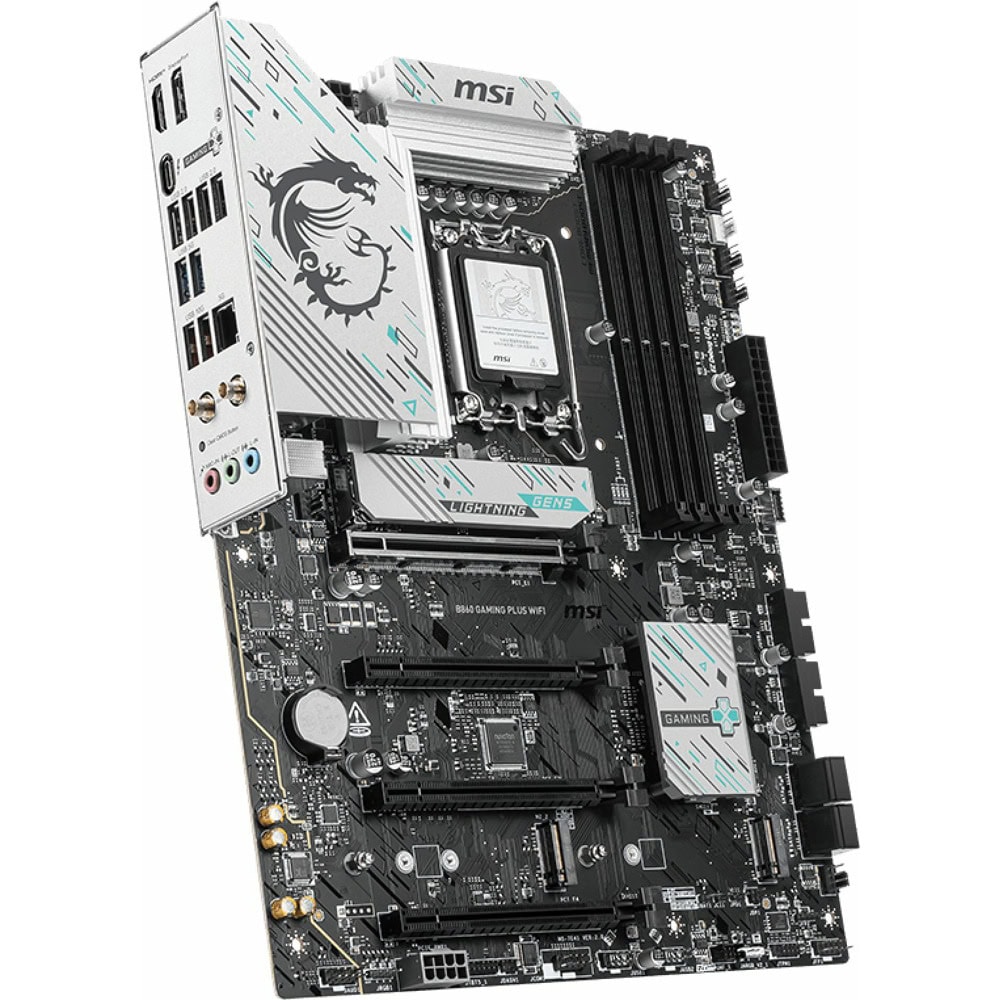

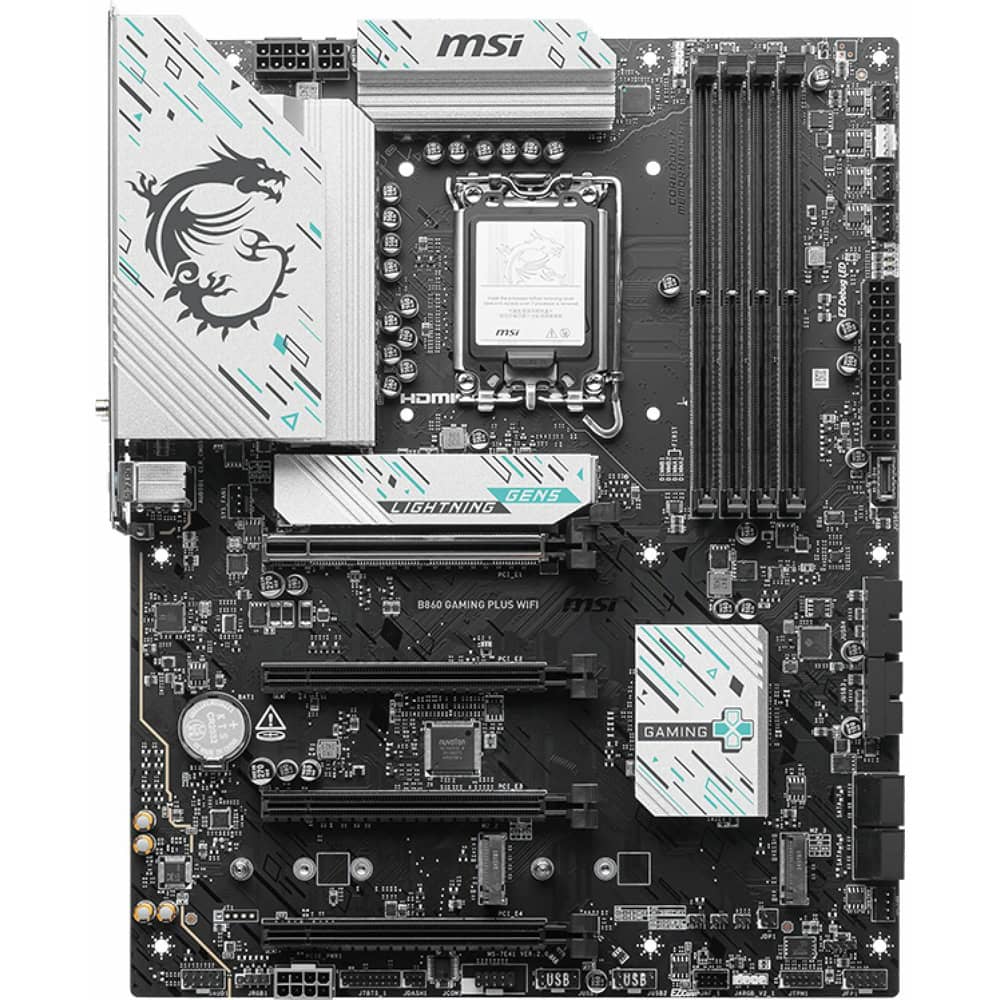

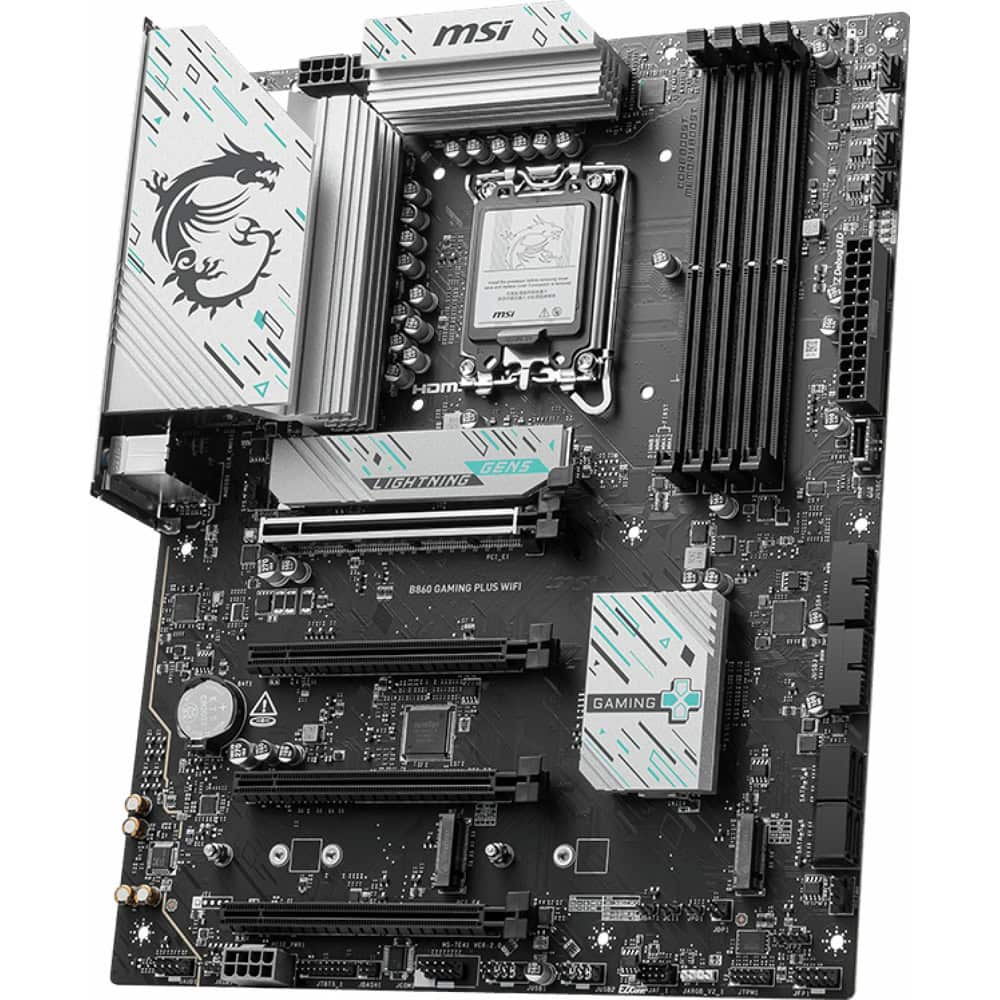

Дънна платка MSI B860 GAMING PLUS WIFI

MSI B860 GAMING PLUS WIFI

911-7E41-003

Чипс

INTEL B860

CPU

Поддръжка Intel Core Ultra Processors (серия 2)

LGA 1851

Памет

4x DDR5 UDIMM, Максимален капацитет на паметта 256GB

Поддръжка на паметта 8800 - 6400 (OC) MT/s / 6400 - 4800 (JEDEC) MT/s

Максимална честота:

• 1DPC 1R Максимална скорост до 8800+ MT/s

• 1DPC 2R Максимална скорост до 7200+ MT/s

• 2DPC 1R Максимална скорост до 6400+ MT/s

• 2DPC 2R Максимална скорост до 5600+ MT/s

Поддържа Intel POR Speed и JEDEC Speed

Поддържа паметта Overclocking и Intel XMP 3.0

Поддържа режим Dual-Controller Dual-Channel

Поддържа неЕКС, небуферна памет

Поддържа CUDIMM

• Слотовете DIMM на тази дънна платка имат само едностранни ключалки.

• Съвместимостта на паметта и поддържаните скорости могат да варират в зависимост от конфигурацията на процесора и паметта.

Бордови графики

1x HDMI

Поддръжка HDMI 2.1, максимална разделителна способност 4K 60Hz*

1x DisplayPort

Поддръжка DisplayPort 1.4, максимална резолюция 4K 60Hz*

1x Type-C DisplayPort

Thunderbolt 4 порт, поддържащ DisplayPort 2.1 с UHBR20 над USB Type-C, с максимална резолюция 4K@120Hz / 8K@60Hz*

* Available само на процесори с вградена графика. Графичните спецификации могат да варират в зависимост от инсталирания процесор.

Слот

4x PCI-E x16 слот

PCI E1 Gen PCIe 5.0 поддържа до x16 (От процесора)

PCI E2 Gen PCIe 4.0 поддържа до x1 (от Chipset)

PCI E3 Gen PCIe 4.0 поддържа до x4 (От Chipset)

PCI E4 Gen PCIe 4.0 поддържа до x1 (От Chipset)

Аудио

Realtek ALC897 Codec

7.1-Channel High Definition Audio

Съхранение

3x M.2

M.2 1 Източникът (от процесора) поддържа до PCIe 5.0 x4, поддържа 2280/2260 устройства

M.2 2 Източник (от Chipset) поддържа до PCIe 4.0 x4, поддържа 2280/2260/2242 устройства

M.2 3 Източник (от Chipset) поддържа до PCIe 4.0 x2, поддържа 2280/2260 устройства

4x SATA 6G

* Моля, направете справка с ръководството за ограничения на SSD Heatsink.

RAID

Поддръжка RAID 0, RAID 1, RAID 5 и RAID 10 за устройства за съхранение SATA

На борда на Thunderbolt

1x Thunderbolt4 портове (Rear)

Поддържа скорост на прехвърляне до 40 Gbps с устройства Thunderbolt

Поддържа до 20 Gbps скорост на прехвърляне с USB4 устройства

Поддържа до 10 Gbps скорост на прехвърляне с USB 3.2 устройства

Поддържа до 5V/3A,15W зареждане на мощността

Всеки порт може да Daisy-chain до три Thunderbolt 4 устройства или пет Thunderbolt 3 устройства

Поддържа до 8K дисплей

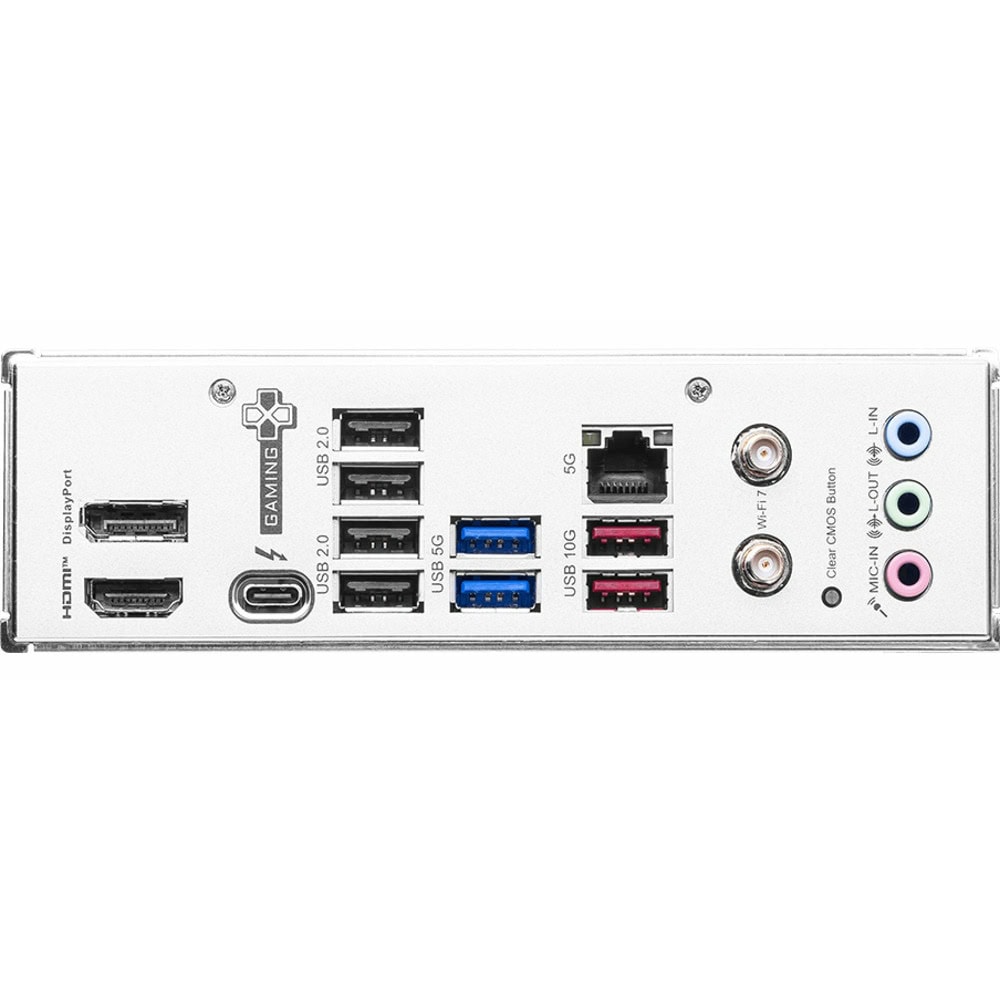

USB

4x USB 2.0 (Rear)

4x USB 2.0 (Front)

2x USB 5Gbps type A (Rear)

4x USB 5Gbps Type A (Front)

2x USB 10Gbps type A (Rear)

1x USB 10Gbps Type C (Front)

LAN

Intel Killer E5000 5Gbps LAN

Вътрешен ОИ

Конектор 1x Thunderbolt5 за карта(JTBT5, поддръжка RTD3)

Конектор за мощност 1x(ATX PWR)

Конектор за мощност 2x(CPU PWR)

1x Конектор за мощност(PCIE PWR 8pin)

1x CPU вентилатор

Fan 1x Combo (Pump Sys Fan)

4x система вентилатор

1x EZ Conn-header (JAF 1)

2x Преден панел (JFP)

1x Привличане на шасито (JCI)

1x Преден звук (JAUD)

1x Com Port (JCOM)

Конектор за управление на настройката 1x(JDASH)

LED конектор 2x V2 RGB (JARGB V2)

1x RGB LED конектор(JRGB)

1x TPM pin header(Поддръжка TPM 2.0)

4x USB 2.0 порта

4x USB 5Gbps Тип A портове

1x USB 10Gbps Тип С портове

Constellation name (optional)

Intel Killer BE1750x Wi-Fi 7

Безжичният модул е инсталиран предварително в слота M.2 (Key-E)

Поддържа MU-MIMO TX/RX, 2.4GHz / 5GHz / 6GHz* (320MHz) до 5.8Gbps

Поддържа 802.11 a/ b/ g/ n/ ac/ ax/ be

Поддържа Bluetooth 5.4**, MLO, 4KQAM

* 6GHz подкрепа на лентата може да зависи от всяка страна и Wi-Fi 7 ще бъде готов в Windows 11 SV3.

** The Bluetooth version may be update, please referer to the Wi-Fi chipset site for details. Bluetooth 5.4 график за поддръжка зависи от MSFT Windows 11 план.

LED FEATURE
