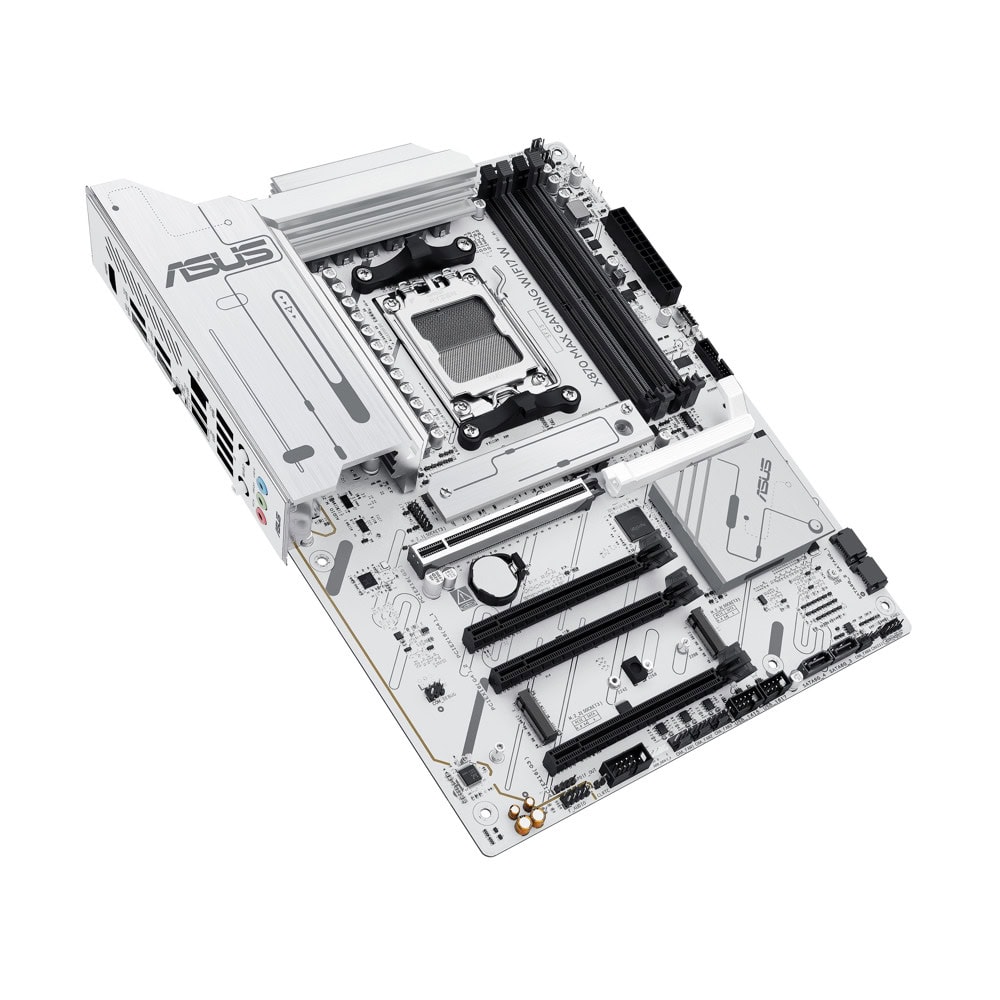

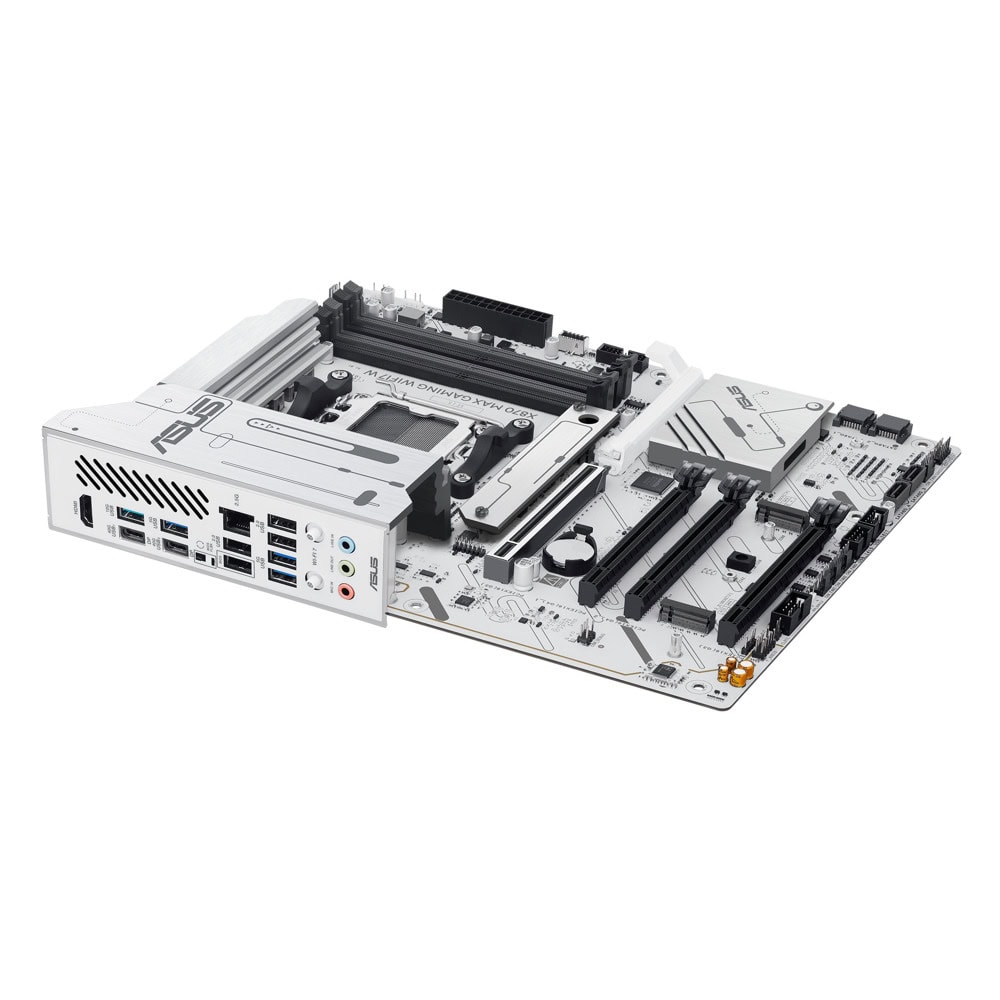

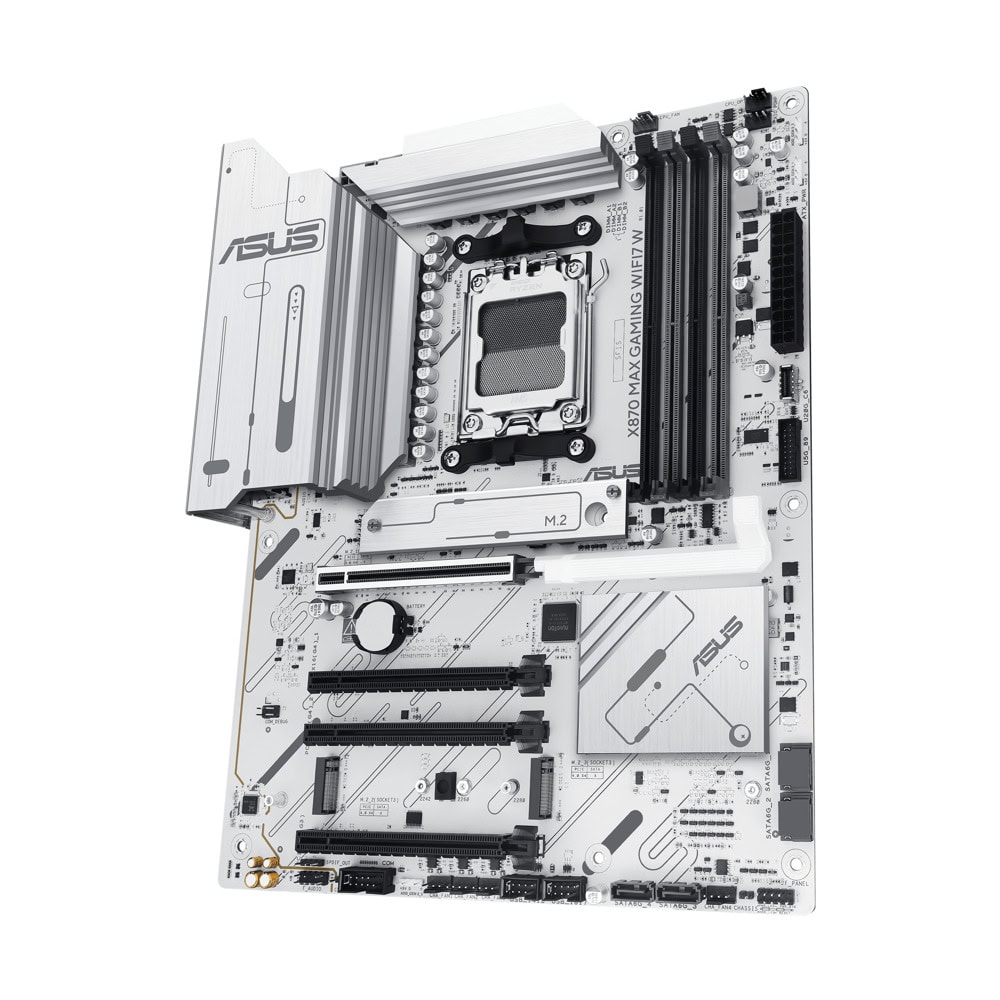

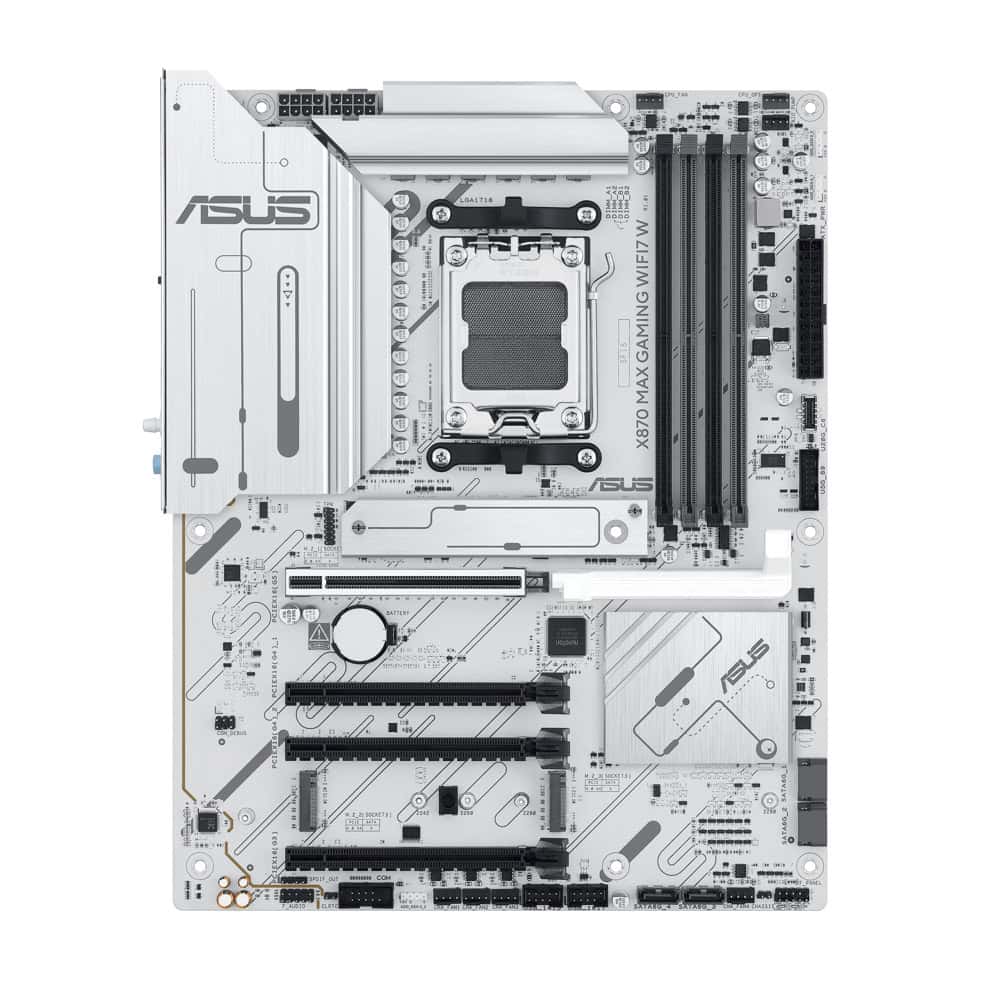

Дънна платка Asus X870 Max Gaming WiFi7 W

CPU

AMD Socket AM5 за AMD RyzenTM 9000 & 8000 & 7000 Серия Desktop процесори

Чипс

AMD X870 Chipset

Памет

4 x DIMM слотове, макс. 256GB, DDR5

Поддържа до 8000+MT/s(OC) с RyzenTM 9000 & 8000 & 7000 Series Processors

ECC и Non-ECC, Un-buffered DIMM*

Архитектура с двуканална памет

Поддържа AMD разширени профили за денонощие (EXPOTM)

Профил на подобрената памет на ASUS (AEMP)

* Поддържани типове памет, скорост на данните (скорост) и брой модули DRAM варират в зависимост от конфигурацията на процесора и паметта. Корекциите ще бъдат направени въз основа на спецификациите на масово произвежданите продукти за памет, предлагани на пазара.

* Non-ECC, un-buffered DDR5 памет поддържа On-Die ECC функция.

Графика

1 x HDMITM порт **

2 x USB4® (40Gbps) портове поддържат USB Type-C® дисплей изходи ***

* Графичните спецификации могат да варират между типовете процесори. Моля, обърнете се към спецификациите на AMD CPU.

** Поддържа 4K@60Hz, както е посочено в HDMI 2.1.

*** подкрепя максимума. 4K@60Hz, както е посочено в DisplayPort 1.4a.

*** Подкрепата за резолюция на VGA зависи от резолюцията на процесорите или графичните карти.

Експанзии

AMD RyzenTM 9000 & 7000 Series Desktop Processors

1 x PCIe 5.0 x16 слот (поддържа x16 режим)

AMD RyzenTM 8000 Серия Desktop Processors

1 x PCIe 4. 0 x16 слот (поддържа x8/x4 режим) **

AMD X870 Chipset

2 x PCIe 4.0 x16 слотове (подкрепете x1 режим)

1 x PCIe 3.0 x16 слот (поддържа x1 режим) ***

** Спецификациите варират според типовете процесори.

*** PCIEX16(G3) слот акции честотна лента със SATA6G 3 и SATA6G 4 портове. И двата порта SATA ще бъдат деактивирани, когато слот PCIEX16(G3) работи. Можете да въведете BIOS, за да коригирате настройките по подразбиране, както се изисква.

Съхранение

Общо поддържа 3 x M.2 слотове и 4 x SATA 6Gb/s портове*

AMD RyzenTM 9000 & 7000 Series Desktop Processors

M.2 1 слот (Key M), тип 2280 (поддържа PCIe 5.0 x4)

M.2 2 слот (Ключ М), тип 2242/2260/2280 (поддържа PCIe 4.0 x4)

AMD RyzenTM 8000 Серия Desktop Processors

M.2 1 слот (Key M), тип 2280 (поддържа PCIe 4.0 x4)

M.2 2 слот (Key M), тип 2242/2260/2280 (поддържа PCIe 4.0 x4/x2 режим) **

AMD X870 Chipset

M.2 3 слот (Key M), тип 2280 (поддържа PCIe 4.0 x4)

4 x SATA 6Gb/s портове

* 2 x USB4® (40Gbps) портове споделят честотна лента с M.2 2 слот. Слотът M.2 2 ще бъде изключен, когато се задействат двата порта USB4® (40Gbps). Можете да въведете BIOS, за да коригирате настройките по подразбиране, както се изисква.

* Слотът PCIEX16(G3) споделя широчината на честотната лента с портовете SATA6G 3 и SATA6G 4. И двата порта SATA ще бъдат изключени, когато слотът PCIEX16(G3) работи. Можете да въведете BIOS, за да коригирате настройките по подразбиране, както се изисква.

** Спецификациите варират според типовете процесори.

RAID подкрепа

AMD RAIDXpert2 Technology*

RyzenTM 9000 Серия Процесори: RAID 0/1/5/10

RyzenTM 8000 Series Processors: RAID 0/1

RyzenTM 7000 Серия процесори: RAID 0/1/10

* Спецификациите варират по видове процесор.

Ethernet

1 x Realtek 2.5Gb Ethernet

АСУС ЛАНГУАР

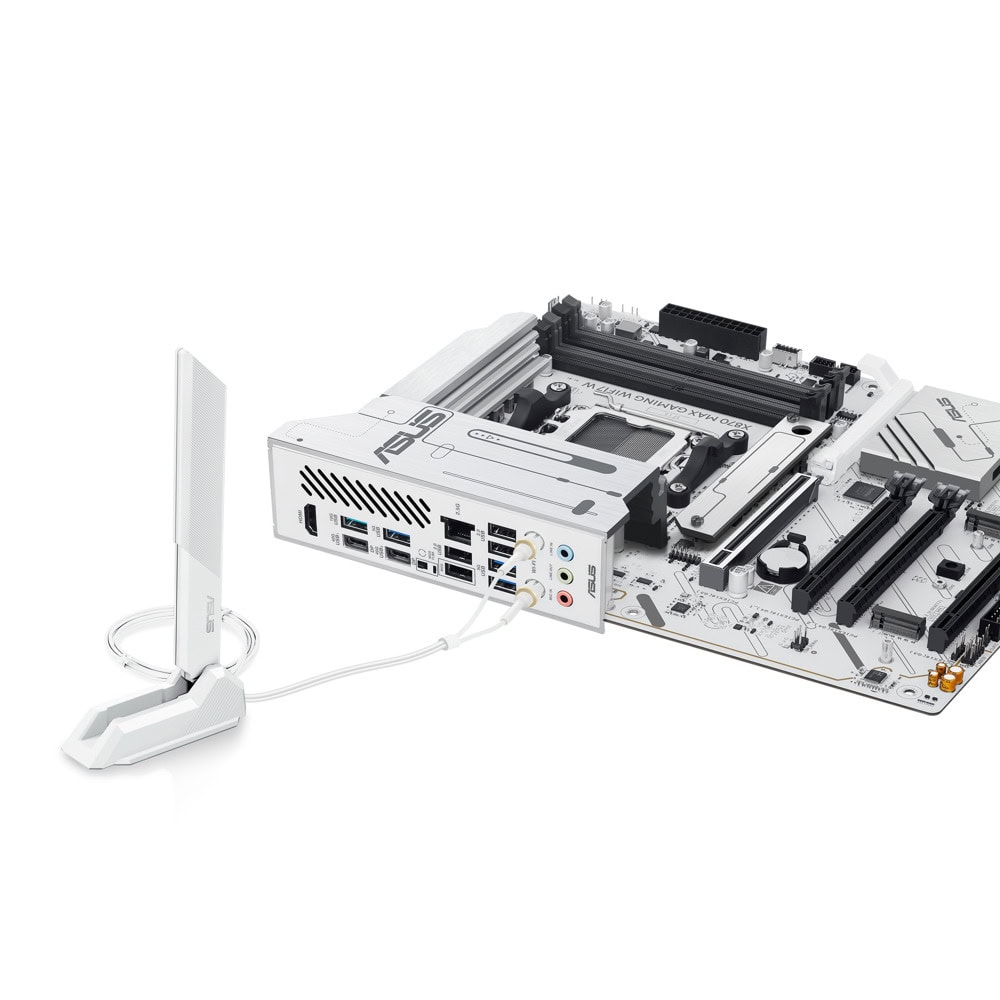

Безжичен & Bluetooth

Wi-Fi 7 *

2x2 Wi-Fi 7 (802.11be)

Поддържа честота 2,4/5/6GHz **

Поддържа Wi-Fi 7 160MHz честотна лента, до 2.9Gbps скорост на прехвърляне.

Bluetooth® v5.4 ***

* Wi-Fi функции могат да варират в зависимост от операционната система.

За Windows 11, Wi-Fi 7 ще е необходима 24H2 или по-късна версия за пълни функции, Windows 11 21H2/22H2/23H2 поддържа само Wi-Fi 6E.

За Windows 10 се поддържа само Wi-Fi 6.

** Wi-Fi 6GHz честотна лента и регулиране на честотната лента могат да варират между страните.

*** Версията Bluetooth® може да варира, моля, вижте уебсайта на производителя на Wi-Fi модула за последните спецификации.

USB

Задна USB (общо 10 портове)

2 x USB4® (40Gbps) портове (2 x USB Type-C®)

1 x USB 10Gbps port (1 x Type-A)

3 x USB 5Gbps портове (3 x тип-A)

4 x USB 2.0 порта (4 x тип-A)

Front USB (Общо 7 портове)

1 x USB 20Gbps конектор (поддържа USB Type-C®)

1 x USB 5Gbps header подкрепя 2 допълнителни USB 5Gbps портове

2 x USB 2.0 заглавните части поддържат 4 допълнителни USB 2.0 порта

* USB Type-C® изходна мощност: max. 5V/3A

Аудио

Realtek 7.1 Surround Sound High Definition Audio CODEC*

- Поддръжка: Джак-детектор, мулти-стрийминг, Преден панел Jack-retasking

- Поддържа до 24-Bit/192 kHz възпроизвеждане

Аудио характеристики

- Audio Shielding

- Премиум аудио кондензатори

- Специализирани аудио PCB слоеве

* Шаси с HD аудио модул в предния панел е необходимо да се поддържа 7.1 Surround аудио изход.

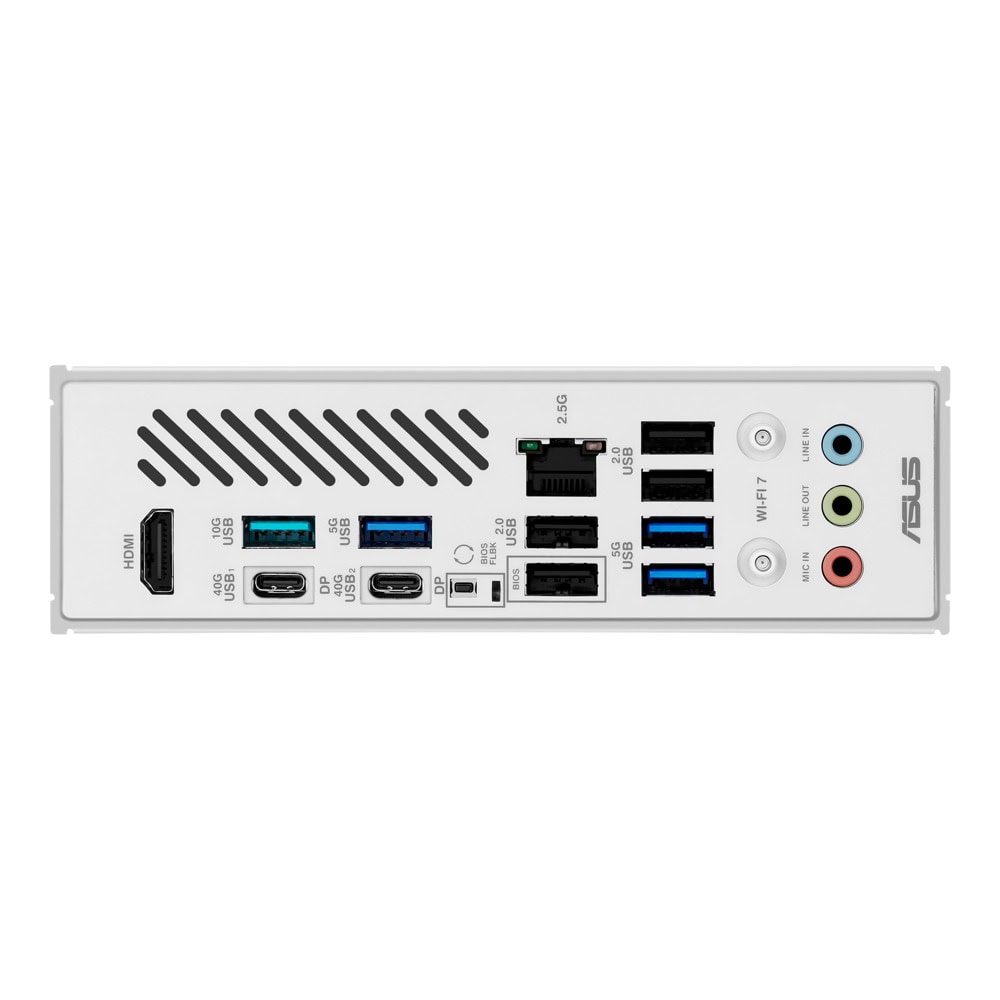

Назад панел I/O портове

2 x USB4® (40Gbps) портове (2 x USB Type-C®)

1 x USB 10Gbps port (1 x Type-A)

3 x USB 5Gbps портове (3 x тип-A)

4 x USB 2.0 порта (4 x тип-A)

1 x HDMITM порт

1 x Wi-Fi модул

1 x Realtek 2.5Gb Порт Етернет

3 x Аудио крикове

1 x BIOS FlashBackTM бутон

Вътрешни I/O съединители

Вентилатор и охлаждане свързани

1 x 4-pin CPU Fan Header

1 x 4-pin CPU OPT Fan Header

1 x 4-pin AIO Заглавна част на помпата

4 x 4-пинови заглавни части на шасито

Свързана мощност

1 x 24-pin Главен захранващ съединител

2 x 8-pin +12V процесор Електрически конектори

Складиране свързани

3 x M.2 слотове (Ключ М)

4 x SATA 6Gb/s портове

USB

1 x USB 20Gbps конектор (поддържа USB Type-C®)

1 x USB 5Gbps header подкрепя 2 допълнителни USB 5Gbps портове

2 x USB 2.0 заглавните части поддържат 4 допълнителни USB 2.0 порта

Разни

3 x Адресируеми RGB Gen 2 заглавни части

1 x Clear CMOS Header

1 x Шаси за заглавната част

1 x COM Port Header

1 x Аудио заглавна част на предния панел (F AUDIO)

1 x S/DIF Нагоре

1 x SPI TPM заглавна част (14-1 pin)

1 x 10-1 пин заглавна част на системния панел

Специални характеристики

ASUS 5X ЗАЩИТА III

- DIGI+ VRM (- Дигитален дизайн с DrMOS)

- Ленгуар.

- Защита от пренапрежение

- SafeSlot

- Неръждаема стомана назад I/O

ASUS Q-Design

- PCIe Slot Q- Release

- Кю-Антена.

- Q-Dashboard

- Q-DIMM

- Q-LED ядро

- Q-Slot

ASUS Термичен разтвор

- Гъвкав M.2 топлене

- VRM топлосин дизайн

АСУС ИС ДИ

- BIOS FlashBackTM бутон

- BIOS FlashBackTM LED

- ProCool

- Предварително монтиран I/O щит

- SafeSlot

Аура Синхронизация

- Адресиращи RGB Gen 2 заглавни части

Софтуерни функции
