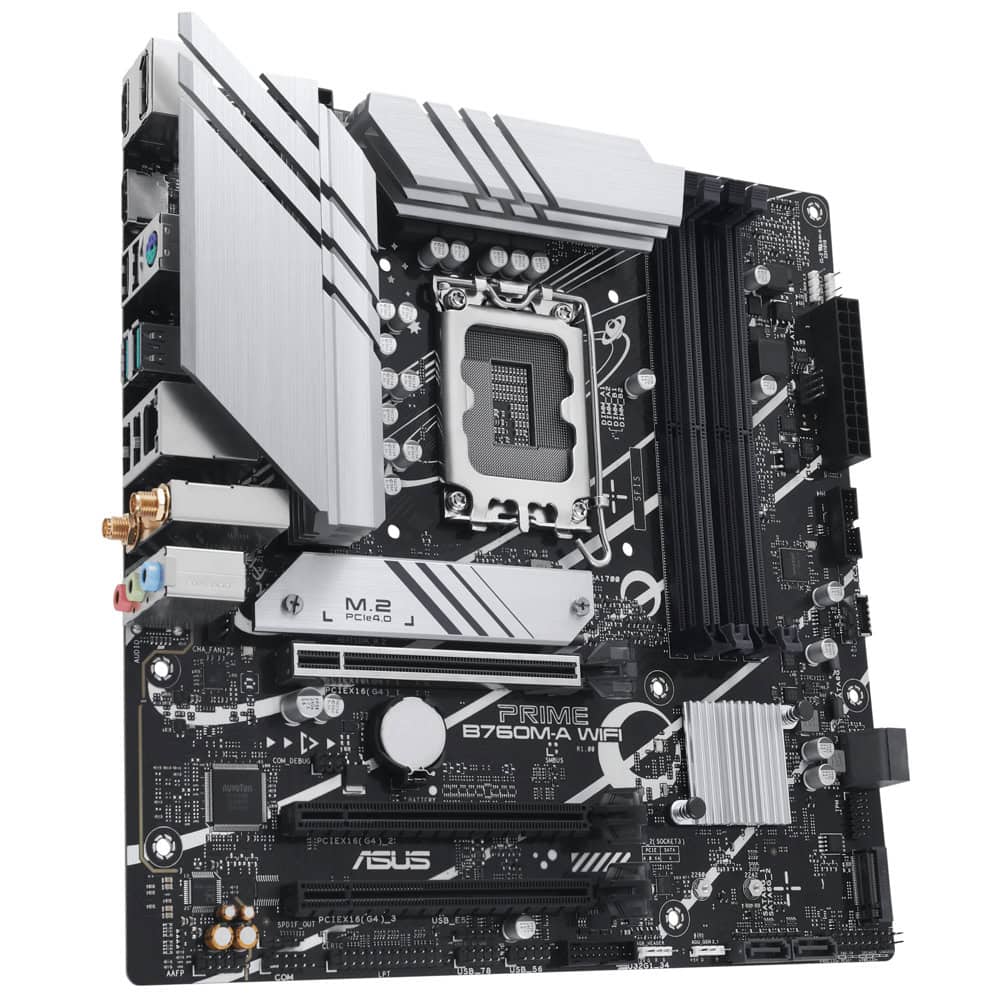

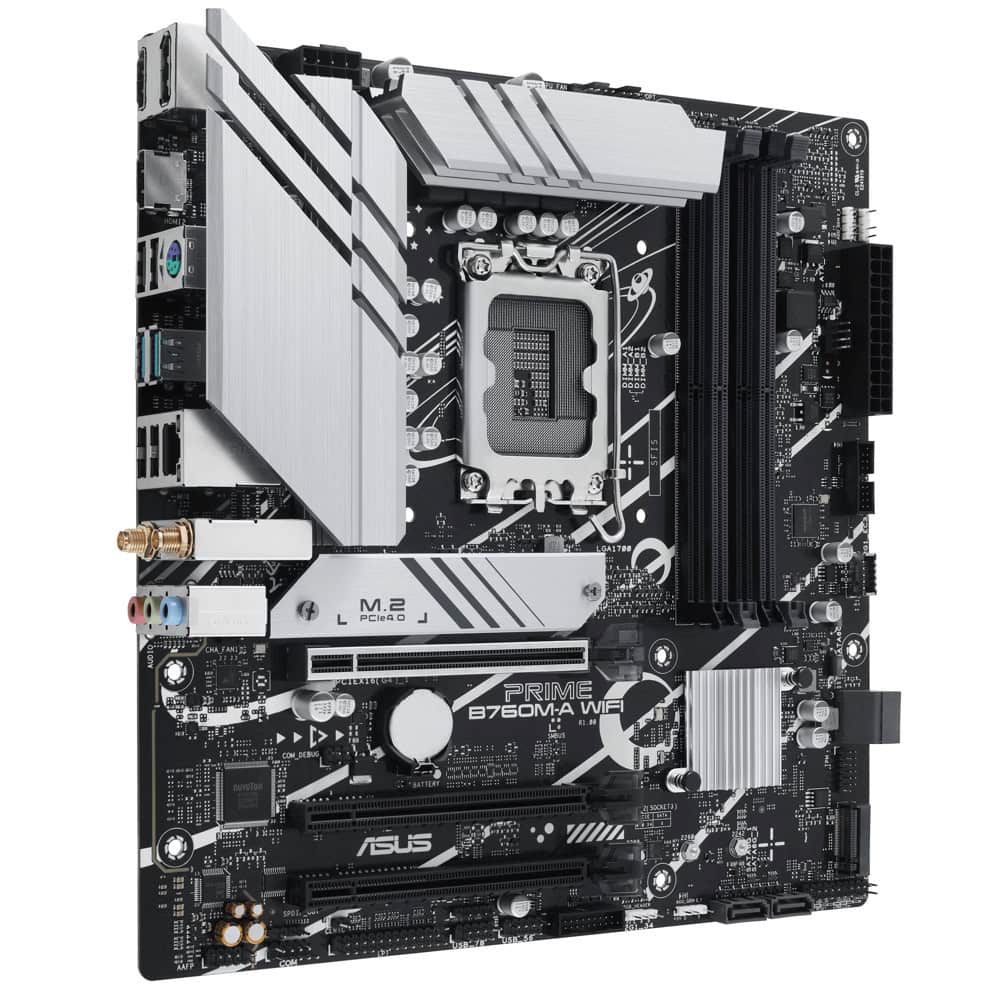

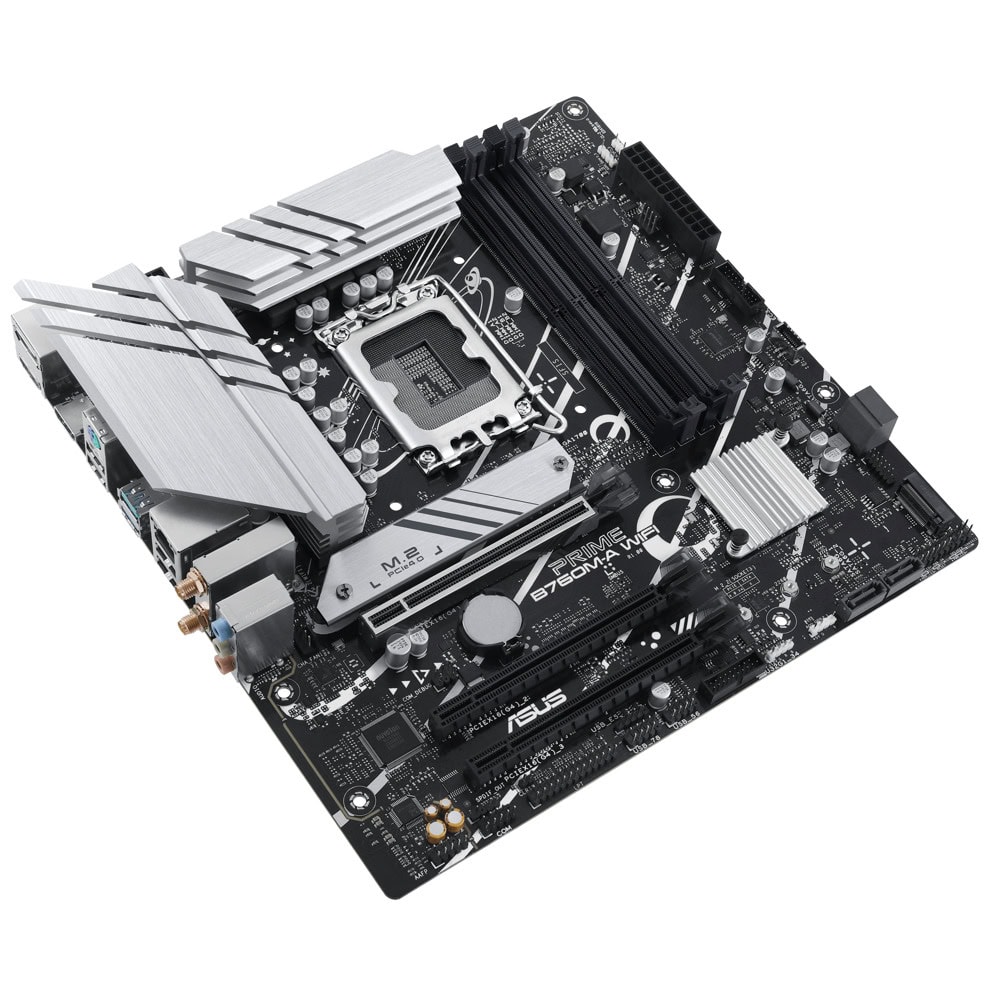

Дънна платка ASUS PRIME B760M-A WIFI

Образец

PRIME B760M-A WIFI

CPU

Intel® Socket LGA1700 за Intel® CoreTM 14th & 13th Gen Processors, Intel® CoreTM 12th Gen, Pentium® Gold and Celeron® Processors*

Поддържа Intel® Turbo Boost Technology 2.0 и Intel® Turbo Boost Max Technology 3.0 ***

* Refer to www.asus.com for CPU support list.

** Intel® Turbo Boost Max Technology 3.0 поддръжка зависи от вида процесор.

Чипс

Intel® B760 Chipset

Памет

4 x DIMM слотове, Max. 192GB, DDR5 7200+(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600/ 5400/5200/5000/4800MHz Non-ECC, Un-buffered Memory *

Dual Channel Memory Architecture

Поддържа Intel® Extreme Memory Profile (XMP)

OptiMem II

* Поддържани типове памет, скорост на данните (скорост) и брой модули DRAM варират в зависимост от конфигурацията на процесора и паметта, за повече информация моля, вижте списъка CPU/Memory Support в раздела за поддръжка на сайта за информация за продукта или посетете https://www.asus.com/ support/

* Non-ECC, un-buffered DDR5 памет поддържа On-Die ECC функция.

Графика

1 x DisplayPort **

2 x HDMITM порта ***

* Графичните спецификации могат да варират между типовете процесори. Моля, обърнете се към www.intel.com за всякакви актуализации.

** Поддържа макс. 4K@60Hz, както е посочено в DisplayPort 1.4.

*** Поддържа 4K@60Hz, както е посочено в HDMITM 2.1.

Експанзии

Intel® CoreTM Processors (14th & 13th & 12th Gen)

1 x PCIe 4. 0 x 16 слот

Intel® B760 Chipset

1 x PCIe 4.0 x16 слот (поддържа x4 режим)

1 x PCIe 4.0 x16 слот (поддържа x1 режим)

Забележка: За да се осигури съвместимост на инсталираното устройство, моля, вижте https://www.asus.com/ support/ за списъка на поддържаните периферни устройства.

Съхранение

Общо поддържа 2 x M.2 слотове и 4x SATA 6Gb/s портове*

Intel® CoreTM Processors (14th & 13th & 12th Gen)

M.2 1 слот (Ключ М), тип 2242/2260/2280 (поддържа PCIe 4.0 x4)

Intel® B760 Chipset

M.2 2 слот (Ключ М), тип 2242/2260/2280 (поддържа PCIe 4.0 x4)

4 x SATA 6Gb/s портове

* Intel® Rapid Storage Technology поддържа SATA RAID 0/1/5/10.

Ethernet

1 x Realtek 2.5Gb Ethernet

Безжичен & Bluetooth

Wi-Fi 6

2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)

Поддържа честотна лента 2.4/5GHz

Bluetooth v5.2

* Версията Bluetooth може да варира, моля, вижте уеб сайта на Wi-Fi модула на производителя за последните спецификации.

USB

Задна USB (общо 6 портове)

2 x USB 3.2 Gen 2 портове (2 x Type-A)

4 x USB 2.0 порта (4 x тип-A)

Front USB (Общо 10 портове)

2 x USB 3.2 Gen 1 заглавните части поддържат 4 допълнителни USB 3.2 портове

1 x USB 3.2 Gen 1 конектор (поддържа USB Type-C®)

2 x USB 2.0 заглавните части поддържат 4 допълнителни USB 2.0 порта

1 x USB 2.0 заглавна част поддържа 1 допълнителен USB 2.0 порт

Аудио

Realtek 7.1 Surround Sound High Definition Audio CODEC*

- Поддръжка: Джак-детектор, мулти-стрийминг, Преден панел Jack-retasking

- Поддържа до 24-Bit/192 kHz възпроизвеждане

Аудио характеристики

- Audio Shielding

- Премиум аудио кондензатори

- Специализирани аудио PCB слоеве

* Шаси с HD аудио модул в предния панел е необходимо да се поддържа 7.1 Surround аудио изход.

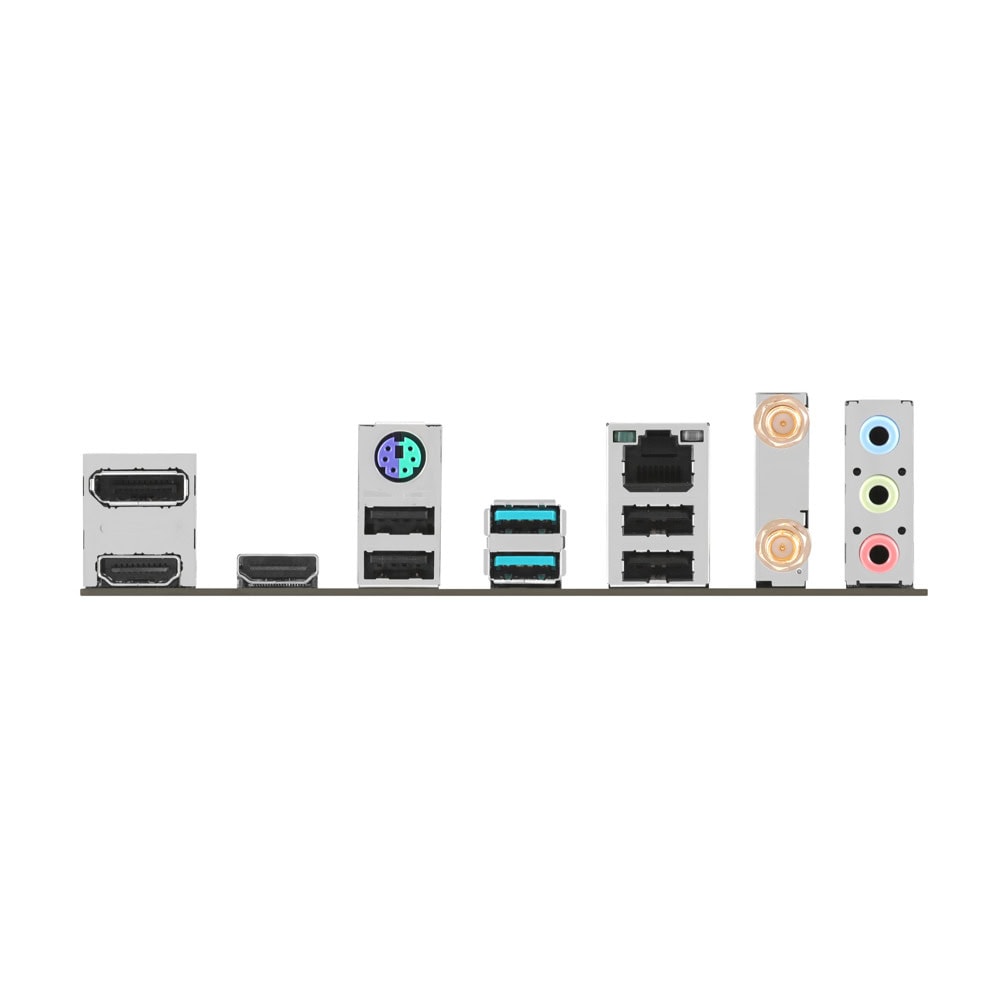

Назад панел I/O портове

2 x USB 3.2 Gen 2 портове (2 x Type-A)

4 x USB 2.0 порта (4 x тип-A)

1 x DisplayPort

2 x HDMITM портове

1 x Wi-Fi модул

1 x Realtek 2.5Gb Порт Етернет

3 x Аудио крикове

1 x PS/2 Keyboard/Muse combo port

Вътрешни I/O съединители

Вентилатор и охлаждане

1 x 4-pin CPU Fan Header

1 x 4-pin CPU OPT Fan Header

2 x 4-пинови заглавни части на шасито

Захранване

1 x 24-pin Главен захранващ съединител

1 x 8-пин +12V Конектор за захранване

Свързано със съхранението

2 x M.2 слотове (Ключ М)

4 x SATA 6Gb/s портове

USB

2 x USB 3.2 Gen 1 заглавните части поддържат 4 допълнителни USB 3.2 портове

1 x USB 3.2 Gen 1 конектор (поддържа USB Type-C®)

2 x USB 2.0 заглавните части поддържат 4 допълнителни USB 2.0 порта

1 x USB 2.0 заглавна част поддържа 1 допълнителен USB 2.0 порт

Разни

3 x Адресируеми заглавни части на Gen 2

1 x Aura RGB заглавна част

1 x Clear CMOS Header

1 x COM Port Header

1 x Преден панел Аудио заглавна част (AAFP)

1 x LPT заглавна част

1 x S/DIF Нагоре

1 x SPI TPM заглавна част (14-1pin)

1 x 20-3 пин Заглавна част на системния панел с натрапчива функция на шасито

Специални характеристики

ASUS 5X ЗАЩИТА III

- DIGI+ VRM

- Ленгуар.

- Защита от пренапрежение

- SafeSlot Core+

- Неръждаем гръб I/O

ASUS Q-Design

- Q-DIMM

- Q-LED ядро

- Q-Slot

ASUS Термичен разтвор

- M.2 загрявка

- VRM топлосин дизайн

АСУС ИС ДИ

- ProCool

Аура Синхронизация

- Аура RGB заглавна част

- Адресирани заглавни части на Gen 2

Софтуерни функции
