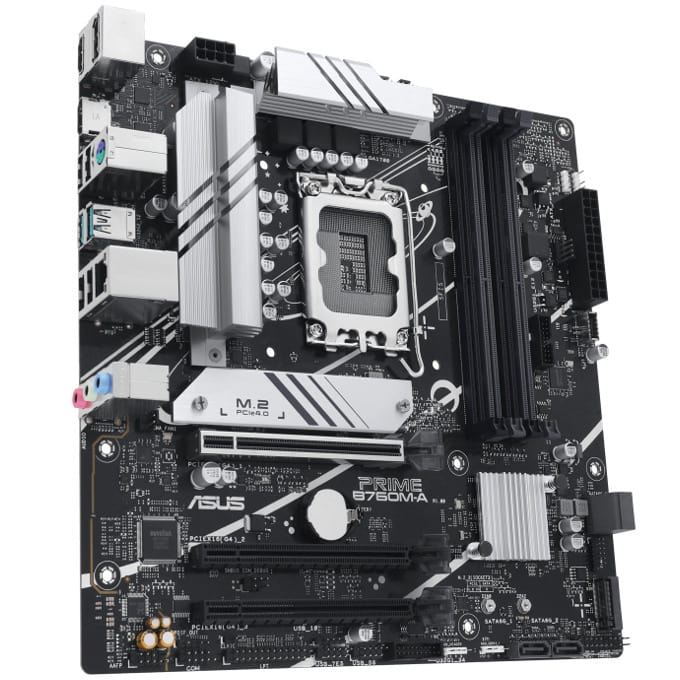

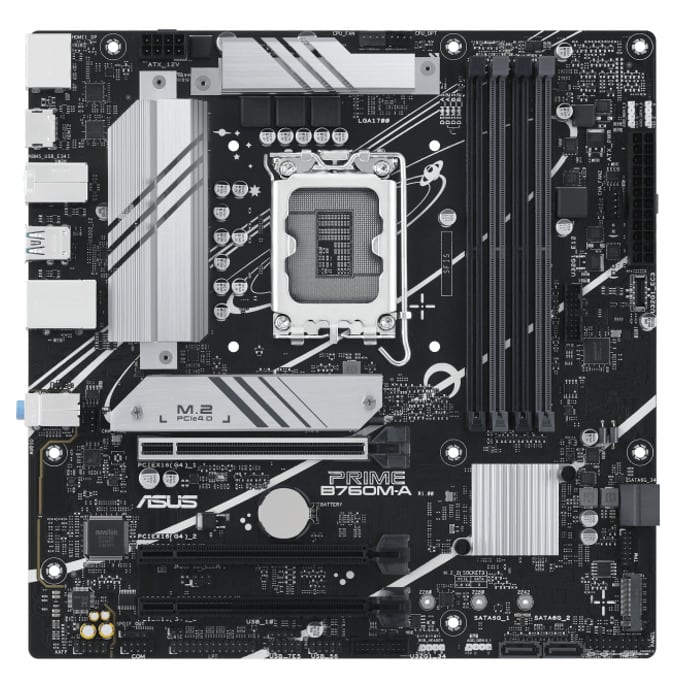

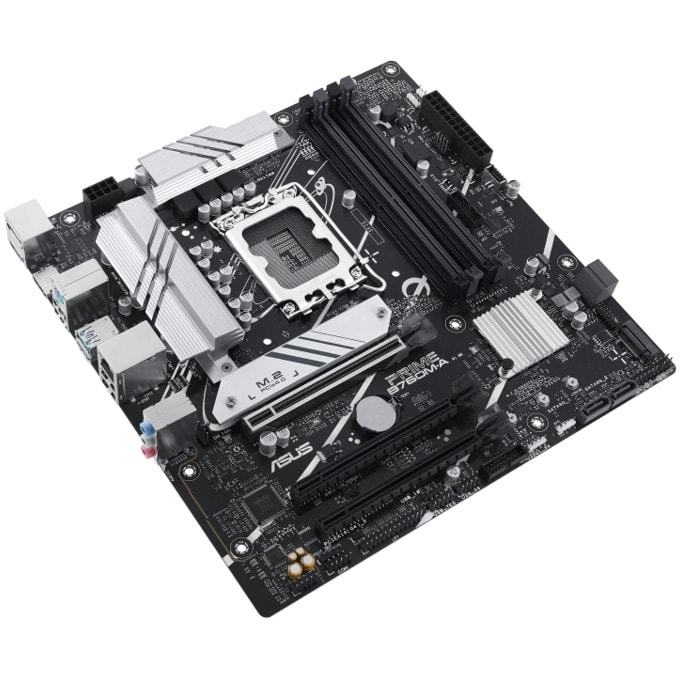

Дънна платка Asus Prime B760M-A-CSM

Asus Prime B760M-A-CSM

ASSUS серия дънна платка са експертно проектирани да отприщят пълния потенциал на 13-ти Gen Intel Core Processors. Натоварване на здрав дизайн на мощност, цялостни решения за охлаждане и интелигентни опции за настройка, PRIME B760M-A-CSM осигурява на потребителите и PC DIY строители гама от производителност оптимизации чрез интуитивен софтуер и фърмуер функции.

M.2 Heatsink M.2 загрява отделения от трюмове, които могат да се появят при съхранение на M.2 по време на трайни трансфери. Топлинната спирала се държи на място от болтове, които се отстраняват от вътрешната част на винта.

Технически спецификации:

CPU

Intel Socket LGA1700 за 13-ти Gen Intel Core & 12th Gen Intel Core, Pentium Gold и Seleron Processors

Поддържа Intel Turbo Boost Technology 2.0 и Intel Turbo Boost Max Technology 3.0

Чипс

Intel B760 Chipset

Памет

4x DIMM слотове, Max. 128GB, DDR5 7200+(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600/ 5400/5200/5000/4800MHz Non-ECC, Un-buffered Memory *

Dual Channel Memory Architecture

Поддържа Intel Extreme Memory Profile (XMP)

OptiMem II

* Поддържани типове памет, скорост на данните (скорост) и брой модули DRAM варират в зависимост от конфигурацията на процесора и паметта.

* Non-ECC, un-buffered DDR5 памет поддържа On-Die ECC функция.

Графика

1 x DisplayPort **

2 x HDMI порта ***

* Графичните спецификации могат да варират между типовете процесори

** Поддържа макс. 4K@60Hz, както е посочено в DisplayPort 1.4.

*** Поддържа 4K@60Hz, както е посочено в HDMI 2.1

Експанзии

Intel 13th & 12th Gen Processors

1 x PCIe 4. 0 x 16 слот

Intel B760 Chipset

1 x PCIe 4.0 x16 слот (поддържа x4 режим)

1 x PCIe 4.0 x16 слот (поддържа x1 режим)

Съхранение

Общо поддържа 2 x M.2 слотове и 4x SATA 6Gb/s портове*

Intel 13th & 12th Gen Processors

M.2 1 слот (Ключ М), тип 2242/2260/2280 (поддържа PCIe 4.0 x4)

Intel B760 Chipset

M.2 2 слот (Ключ М), тип 2242/2260/2280 (поддържа PCIe 4.0 x4)

4x портове SATA 6Gb/s

* Intel Rapid Storage Technology поддържа SATA RAID 0/1/5/10.

Ethernet

1x Realtek 2.5Gb Ethernet

USB

Задна USB (общо 6 портове)

2 x USB 3.2 Gen 2 портове (2 x Type-A)

4 x USB 2.0 порта (4 x тип-A)

Front USB (Общо 10 портове)

2 x USB 3.2 Gen 1 заглавните части поддържат 4 допълнителни USB 3.2 портове

1 x USB 3.2 Gen 1 конектор (поддържа USB Type-C)

2 x USB 2.0 заглавните части поддържат 4 допълнителни USB 2.0 порта

1 x USB 2.0 заглавна част поддържа 1 допълнителен USB 2.0 порт

Аудио

Realtek 7.1 Surround Sound High Definition Audio CODEC*

- Поддръжка: Джак-детектор, мулти-стрийминг, Преден панел Jack-retasking

- Поддържа до 24-Bit/192 kHz възпроизвеждане

Аудио характеристики

- Audio Shielding

- Премиум аудио кондензатори

- Специализирани аудио PCB слоеве

* Шаси с HD аудио модул в предния панел е необходимо да се поддържа 7.1 Surround аудио изход.

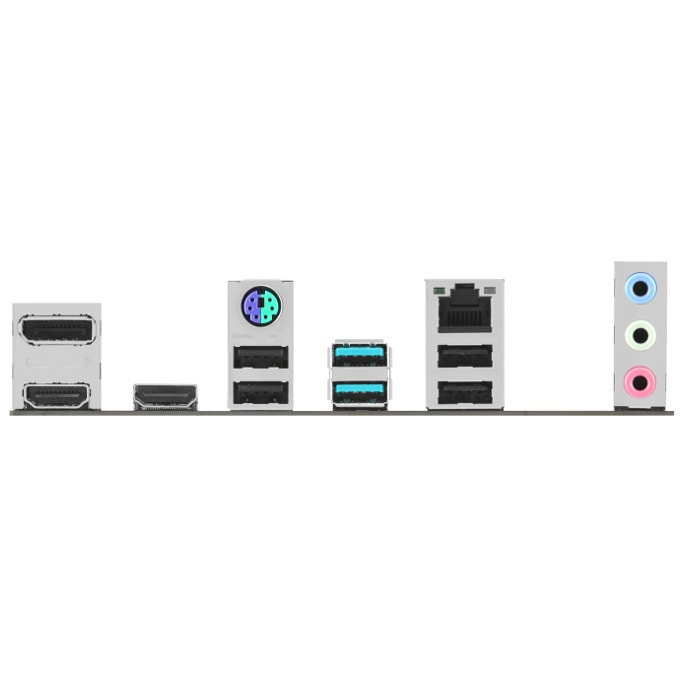

Назад панел I/O портове

2 x USB 3.2 Gen 2 портове (2 x Type-A)

4 x USB 2.0 порта (4 x тип-A)

1 x DisplayPort

2 x HDMI порта

1 x Wi-Fi модул

1 x Realtek 2.5Gb Порт Етернет

3 x Аудио крикове

1 x PS/2 Keyboard/Muse combo port

Вътрешни I/O съединители

Вентилатор и охлаждане

1 x 4-pin CPU Fan Header

1 x 4-pin CPU OPT Fan Header

2 x 4-пинови заглавни части на шасито

Захранване

1 x 24-pin Главен захранващ съединител

1 x 8-пин +12V Конектор за захранване

Свързано със съхранението

2 x M.2 слотове (Ключ М)

4 x SATA 6Gb/s портове

USB

2 x USB 3.2 Gen 1 заглавните части поддържат 4 допълнителни USB 3.2 портове

1 x USB 3.2 Gen 1 конектор (поддържа USB Type-C®)

2 x USB 2.0 заглавните части поддържат 4 допълнителни USB 2.0 порта

1 x USB 2.0 заглавна част поддържа 1 допълнителен USB 2.0 порт

Разни

3 x Адресируеми заглавни части на Gen 2

1 x Aura RGB заглавна част

1 x Clear CMOS Header

1 x COM Port Header

1 x Преден панел Аудио заглавна част (AAFP)

1 x LPT заглавна част

1 x S/DIF Нагоре

1 x SPI TPM заглавна част (14-1pin)

1 x 20-3 пин Заглавна част на системния панел с натрапчива функция на шасито

Специални характеристики
